M302-M301 데이터 수집 시스템은 자동화된 다중 채널 측정 및 스위치 애플리케이션을 위해 설계되었습니다. 여기에는 번인 테스트를 위한 온도와 같은 환경 측정과 연구에서 생산 테스트에 이르기까지 다양한 센서에서 사용되는 전압, 주파수 또는 저항 측정
상품 상세설명

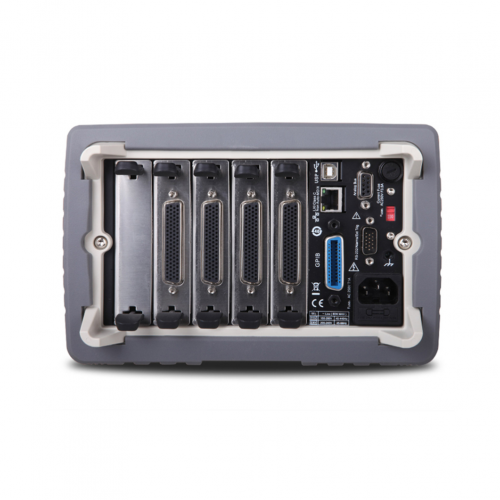

M300 시리즈 데이터 수집/스위치 시스템은 DMM 모듈, 다중 멀티플렉서, 액추에이터, 매트릭스 스위치 모듈 및 다기능 모듈을 포함하여 11가지 플러그인 모듈의 모든 조합을 수용할 수 있는 5개 슬롯을 제공합니다. 모듈형 구조로 정밀 측정 기능과 유연한 신호 연결을 결합하여 여러 지점 또는 신호를 테스트해야 하는 애플리케이션에 다양한 솔루션을 제공할 수 있습니다. 이는 특히 R&D 단계의 제품 성능 테스트 및 생산 프로세스의 자동 테스트에 유용할 수 있습니다.

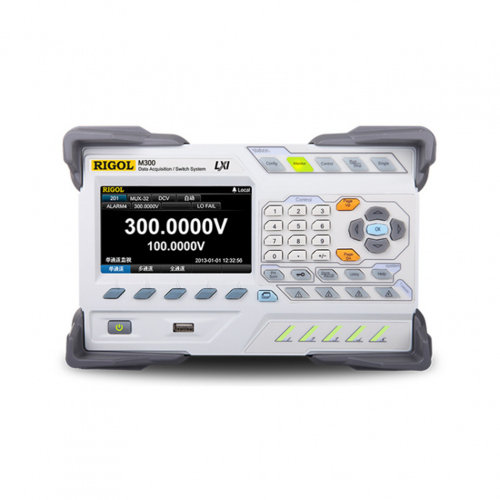

4.3인치 고해상도 컬러 LCD, 사용자 친화적인 인터페이스 디자인, 사용하기 쉬운 키보드 레이아웃, 선명한 키 백라이트 및 작동 프롬프트가 함께 제공됩니다. M300은 매우 유연하고 사용하기 쉽습니다. 원격 제어의 다양성을 위해 RS232, USB, LAN 및 GPIB 인터페이스가 표준으로 제공됩니다.
[ 응용 분야 ]
* CJC 보정 온도 측정
* 전압 및 2선 저항
* 4선 저항 측정
* 현재 측정
* 유연한 신호 라우팅을 위한 매트릭스 애플리케이션
* 혼합 및 다기능 애플리케이션(디지털 I/O, DAC, 토탈라이저)
* 액추에이터 시스템(최대 300 Vrms/2 Arms, 60 VA, DMM에 연결 없음)
[ 주요 특징 ]
* 메인프레임당 최대 320개의 스위치 채널
* PC 없이도 독립적으로 실행 가능
* USB 데이터 로깅
* 최대 100,000개의 타임스탬프 판독값을 저장하는 간격 스캐닝
* 6½ 디지트 DMM은 모든 슬롯에 삽입할 수 있습니다. 또한 DCV, DCI, ACV, ACI, 2WR, 4WR, PERIOD, FREQ, TEMP(열전대, 서미스터 및 RTD)
및 모든 센서를 포함한 여러 측정 기능을 지원합니다.
* 사용자 친화적인 인터페이스와 내장 도움말 시스템을 갖춘 4.3인치 컬러 LCD
* 강력한 PC 제어 및 분석 소프트웨어
* 표준 다중 통신 인터페이스: USB 장치, USB 호스트, GPIB, LAN(LXI Core Device 2011) 및 RS232
MC3065 DMM 모듈
MC3065 DMM 모듈은 테스트 중인 신호를 측정하는 데 사용됩니다. DM3068 멀티미터를 기반으로 하며 6½ 자릿수 판독 분해능이 있습니다. 측정 기능에는 DCV, DCI, ACV, ACI, 2선 저항, 4선 저항, 주파수, 주기, 온도 및 모든 센서가 포함됩니다. 설명서의 6장에서 기술 사양을 찾을 수 있습니다.
MC3120 20채널 멀티플렉서 모듈
MC3120은 20채널 멀티플렉서로, 각각 10개의 2선 채널(HI 및 LO)로 구성된 두 개의 뱅크로 나뉘며 2선 및 4선 연결에 사용할 수 있습니다. 4선 저항 측정 시 계측기는 채널 n을 채널 n+10과 자동으로 페어링합니다. MC3120은 열전대 기준 접합부가 내장된 외부 단자 블록 M3TB20과 함께 사용됩니다. 피팅 단자함: M3TB20
MC3132 32채널 멀티플렉서 모듈
MC3132는 32채널 멀티플렉서로, 각각 16개의 2선 채널(HI 및 LO)로 구성된 두 개의 뱅크로 나뉘며 2선 및 4선 연결에 사용할 수 있습니다. 4선 저항 측정 시 계측기는 채널 n을 채널 n+16과 자동으로 페어링합니다. 열전대 기준 접합부가 내장된 외부 단자대(M3TB32)와 함께 사용됩니다. 피팅 단자함: M3TB32
MC3164 64채널 멀티플렉서 모듈
MC3164는 64채널 싱글엔드 멀티플렉서로, 각각 32개의 싱글엔드 채널(HI만, 32채널은 공통 LO 단자가 있음)의 두 뱅크로 나뉘며 4와이어 연결에는 사용할 수 없습니다. MC3164는 내장 열전대 기준 접합부가 있는 외부 단자대(M3TB64)와 함께 사용됩니다. 피팅 단자함: M3TB64
MC3324 20+4 채널 멀티플렉서 모듈
MC3324는 20개의 전압 채널과 4개의 전류 채널을 갖춘 혼합형 멀티플렉서입니다. 20개의 전압 채널(채널 01에서 채널 20까지)은 각각 10개의 2선 채널로 구성된 두 개의 뱅크로 나뉘며 2선 및 4선 연결에 사용할 수 있습니다. 4선 저항 측정 시 계측기는 채널 n을 채널 n+10과 자동으로 페어링합니다. 4개의 전류 채널(채널 21에서 채널 24까지)은 DC 전류 또는 AC 전류를 측정하는 데 사용됩니다. MC3324는 내장형 열전대 기준 접합부가 있는 외부 단자대(M3TB24)와 함께 사용됩니다. 피팅 단자함: M3TB24
MC3416 16채널 액추에이터 모듈
MC3264는 64채널 싱글엔드 멀티플렉서로, 각각 32개의 싱글엔드 채널(HI만, 32채널은 공통 LO 단자가 있음)의 두 뱅크로 나뉘며 4와이어 연결에는 사용할 수 없습니다. MC3164는 내장 열전대 레퍼런스 접합이 있는 외부 단자 블록(M3TB64)과 함께 사용됩니다. 64채널 싱글엔드 리드 멀티플렉서로 MC3164보다 비교적 빠른 스위칭 속도를 제공할 수 있습니다. 피팅 단자함: M3TB16
MC3534 다기능 모듈
MC3534는 4개의 8비트 디지털 입출력(DIO) 채널, 4개의 32비트 토탈라이저(TOT) 채널 및 4개의 아날로그 출력(DAC) 채널을 결합한 다기능 모듈입니다. 피팅 단자함: M3TB34
MC3648 매트릭스 스위치 모듈
MC3648은 4×8 매트릭스 스위치이며 32개의 2와이어 교차점을 포함합니다. 각 교차점 릴레이에는 행과 열을 나타내는 고유한 채널 레이블이 있습니다. 예를 들어, 채널 24는 행 2와 열 4 사이의 교차점 연결을 나타냅니다. 이 모듈은 DMM에 연결되지 않습니다. 여러 채널을 닫고 여러 입력을 동시에 여러 출력에 연결할 수 있습니다. 피팅 단자함: M3TB48
