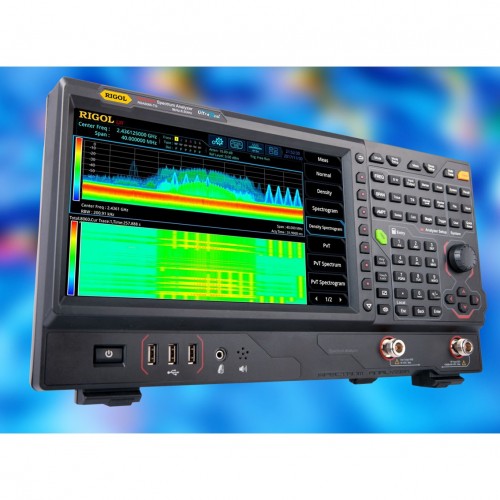

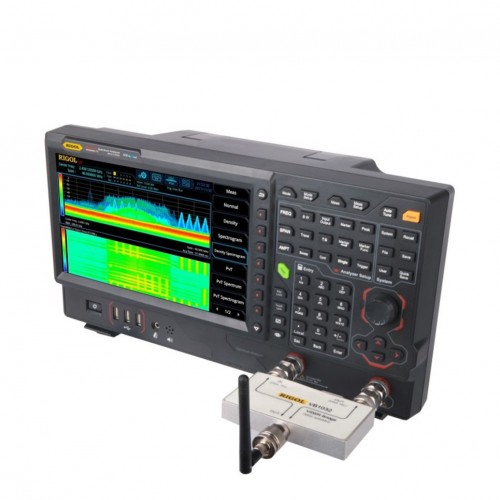

Rigol RSA5000 시리즈는 프리미엄 성능 표준 스펙트럼 분석 기능과 실시간 스펙트럼 분석기를 결합한 소형 경량 스펙트럼 분석기 시리즈로, 지속 시간이 7.45µs를 넘는 신호를 절대 놓치지 않습니다. WiFi, Bluetooth 및 기타 최신 RF 기술을 통합하는 엔지니어는 주파수 호핑 신호, 채널 충돌 및 스펙트럼 간섭과 같은 복잡한 과제에 직면합니다. 실시간 스펙트럼 분석기는 RF 분석에 시간의 차원을 제공하여 이러한 복잡한 RF 시스템을 모니터링하고 특성화하는 것을 더 쉽게 만듭니다. RSA5000은 업계를 선도하는 실시간 성능(7.45µs 100% POI), 풍부한 데이터 디스플레이 및 고급 트리거링 옵션을 결합하여 사용자가 이러한 복잡한 이벤트를 빠르게 캡처, 식별 및 분석할 수 있도록 합니다. Rigol은 RSA5000N을 통해 벡터 네트워크 분석 기능(VNA)을 확장하고 있습니다.

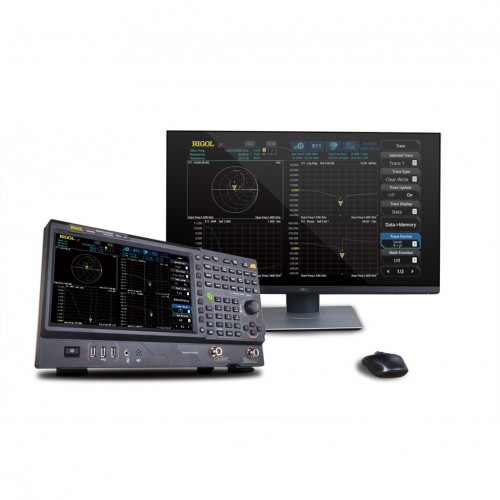

VNA 모드에서는 구성 요소 및 회로 네트워크에 대한 S11, S21 및 DTF 측정을 수행할 수 있습니다. 테스트 중인 구성 요소의 네트워크 특성은 스미스 차트, 극좌표 차트 및 기타 형식으로 정확하게 입증할 수 있습니다.

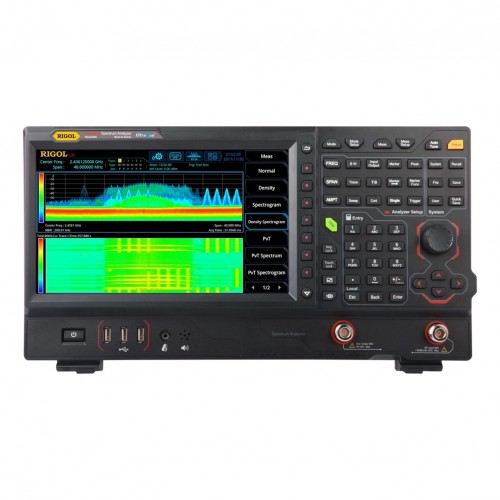

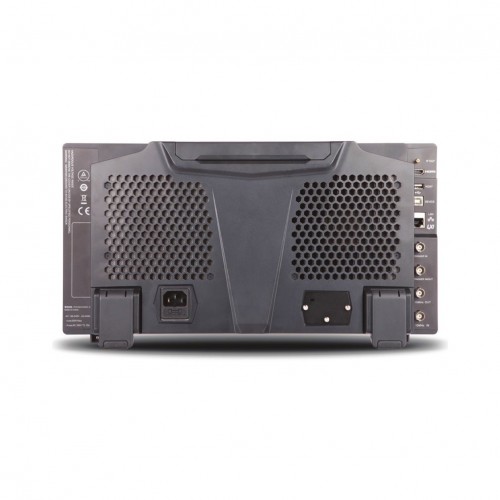

Rigol의 새로운 RSA5000 시리즈 스펙트럼 분석기는 실시간 스펙트럼 트리거 및 분석 기능을 추가하여 범용 스펙트럼 분석기의 제품 범주를 새롭게 정의하고 새로운 수준의 성능과 가격을 제시합니다. RSA5000 제품군은 10.1인치 터치스크린 디스플레이, 컴팩트한 디자인, 사용하기 쉬운 인터페이스와 조작을 특징으로 하며, IoT, RFID, 아날로그 및 디지털 변조 신호와 같은 RF 및 무선 테스트 및 생산의 벤치탑 또는 현장 앱에 이상적입니다. Embedded-System-Designer는 IC2, SPI와 같은 버스 신호를 RF 신호와 교차 트리거하고 분석할 수 있습니다.

25MHz의 실시간 대역폭(40MHz는 선택 사항)과 주파수 마스크 트리거를 사용하면 신호를 시각화, 분리 및 캡처하여 진폭, 주파수 및 시간에 따른 동작을 분석할 수 있습니다. 새로운 스펙트럼 분석기는 지속 시간이 7.45µs를 초과하는 경우 신호를 100% 트리거하고 캡처할 수 있는 기능을 제공합니다. RSA5000은 RBW를 1Hz까지 설정할 수 있고, DANL(표시된 평균 노이즈 레벨)을 -165dBm(일반)까지 낮추고, 범용 스펙트럼 분석기 모드에서 1ms 풀 스팬 스윕을 제공합니다. 예를 들어 9KHz, 120kHz, Quasi-Peak 등의 EMI 필터와 검출기가 표준입니다. 확장성: 40MHz 실시간 대역폭, 프리앰프, 고안정성 클록, 고급 측정 키트, EMI 사전 적합성 테스트 소프트웨어를 옵션으로 추가할 수 있습니다.

[ 주요 특징 ]

* 9kHz(VNA 100kHz) ~ 3.2 또는 6.5GHz 주파수 범위

* 10.1인치 정전식 터치스크린 디스플레이

* 옵션 프리앰프를 사용하면 -165dBm의 낮은 평균 소음 수준을 표시합니다.

* 실시간 분석 대역폭 25MHz 표준(40MHz 옵션)

* 주파수 마스크 트리거, IF 전력 레벨 트리거 및 외부 트리거

* 7가지 실시간 시각화 모드

* 100% POI, 최저 7.45µs

* 1Hz 최소 분해능 대역폭(RBW)

* 1ms 전체 스팬 스윕 속도

* EMI RBW 및 검출기 표준(200Hz, 9kHz, 120kHz, 1MHz)

* 추적 발전기 및 VSWR 측정 가능

* 벡터 네트워크 분석(RSA5000N)
