해상도 디스플레이의 6개 입력

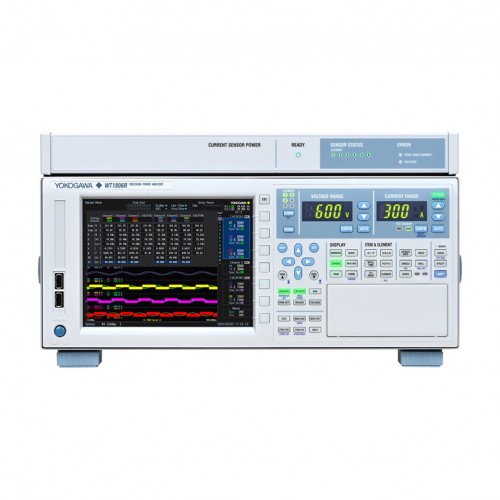

최대 6개의 입력에서 2MS/s(16비트)로 동시 측정을 수행합니다. 고해상도 8.4인치 XGA 디스플레이는 최대 6개의 파형을 분할 화면으로 볼 수 있으며, 다양한 측정 매개변수를 최대 12페이지까지 표시할 수 있어 인버터 구동 모터, 재생 에너지 기술, 펌프, 팬, 하이브리드/전기 자동차와 같은 견인 애플리케이션의 효율성 테스트에 이상적입니다. 이 장치는 또한 벡터 형식으로 측정값을 표시하거나 시간 경과에 따른 추세를 표시할 수 있습니다.



다양한 조건에서 보장된 정확성

광범위한 전압, 전류 및 주파수 조건을 정확하게 측정합니다. 기본 전력(AC 측정) 정확도는 선택한 전압 및 전류 범위의 1%~110% 사이에서 보장되며, 이는 15mV~1100Vrms의 전압과 0.1mA~5.5Arms(5A 입력 요소의 경우) 및 10mA~55Arms(50A 입력 요소의 경우)의 전류에 해당합니다. 이 장치는 낮은 전력 계수 오류(±0.07%)의 영향을 최소화하여 큰 위상 변화 및 고주파에서도 정확합니다.



두 가지 유형의 입력 요소

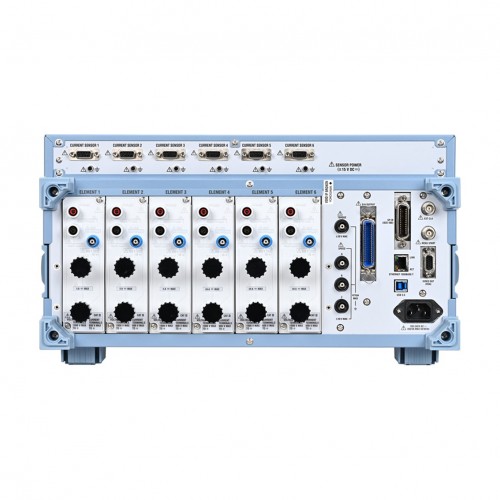

5A와 50A 입력 소자를 모두 단일 장치에 설치할 수 있습니다. 이를 통해 엔지니어는 대기 전력 측정 및 테스트 대상 장치의 다양한 작동 모드 평가와 같은 여러 애플리케이션에 단일 WT1800R을 사용할 수 있습니다.



유연하고 자동적인 데이터 업데이트

50ms에서 20s 사이의 9개 데이터 업데이트 간격으로 측정 간격을 수동으로 설정하거나 데이터 업데이트 속도를 자동으로 변경하여 변동하는 입력 주파수를 따릅니다. 이는 입력 신호 주파수가 RPM에 따라 변하는 모터와 같은 장치를 측정할 때 유용합니다. 또한 저속 작동(입력 주파수가 20Hz 이하인 경우) 중에는 데이터가 매 사이클마다 업데이트되므로 모터 회전당 측정 결과를 확인할 때 유용합니다.



고조파 분석

50/60Hz 기본 주파수에 대해 500차까지의 고조파를 분석합니다. 데이터 업데이트 간격이 50밀리초일 때도 마찬가지입니다. WT1800R은 전력 매개변수 외에도 고조파를 분석하는 두 가지 옵션을 제공합니다.

• 기본파, 고조파 성분 및 총 고조파 왜곡(THD)에 대한 고조파 측정 모드(/G5 옵션)
• 두 가지 다른 소스(예: 인버터의 입력 및 출력, 가변속 모터, 조명 안정기, UPS 등)의 고조파를 나란히 측정할 수 있는 이중 고조파 옵션(/G6 옵션)



모터 평가 기능

모터 평가 기능을 통해 전기적 매개변수만 측정하는 것이 아니라 회전 및 토크 센서의 아날로그 또는 펄스 출력을 통해 회전 속도 및 방향, 토크, 기계적 전력, 동기 속도, 슬립, 전기 각도, 모터 효율, 전체 시스템 효율을 측정할 수 있습니다.



현장 지향 제어를 위한 측정

다른 모터 유형에 비해 가장 높은 효율을 제공하는 영구 자석 동기 모터(PMSM)는 일반적으로 dq 축 매개변수(회전 좌표계)를 사용하여 제어됩니다. WT1800R은 Ld 및 Lq 계산을 가능하게 하고 PMSM 제어에 필요한 측정을 지원하는 향상된 계산 기능을 갖추고 있습니다.



AC/DC 전류 센서용 DC 전원 공급 장치(/PD2 옵션)

WT1800R은 대전류를 측정하고 S/N 비와 노이즈 내성을 향상시키기 위한 CT 시리즈 AC/DC 전류 센서용 DC 전원 공급 장치를 장착할 수 있습니다.



고속 데이터 캡처

고속 데이터 수집 기능은 외부 동기화가 OFF인 경우 5ms마다, 외부 동기화가 ON인 경우 1ms~100ms마다 DC 신호와 3상 장치에서 Sigma-Urms, Sigma-Irms, Sigma-P를 측정합니다. 이는 클록 신호의 주파수에 따라 달라집니다.

3상 전류로 측정한 데이터 예시 (빨간색 점은 5ms 간격으로 데이터 측정한 예시)



내부 저장 장치가 있는 사용하기 쉬운 사용자 정의 디스플레이

사용자 정의된 화면을 통해 매개변수를 시각적으로 확인할 수 있으며, 내부 저장소에서 빠르게 로드하여 쉽게 표시할 수 있습니다.

내장 메모리는 수치 데이터 및 기타 데이터를 저장하는 데에도 사용할 수 있습니다. 용량은 1GB입니다.



전력 소비량과 인버터 파형을 연관시킵니다.

모터 내구성 테스트 중에 효율 저하가 관찰되면 고정밀 전력 및 파형 측정을 결합하면 원인을 식별하는 데 도움이 될 수 있습니다. Yokogawa의 통합 측정 소프트웨어 플랫폼인 IS8000을 사용하면 WT1800R의 고정밀 전력 측정과 DL950 고속 데이터 로거 또는 DLM5000 오실로스코프의 파형 데이터를 동시에 표시할 수 있습니다. 이 설정을 사용하면 화면에서 쉽게 분석하고 전력 소비와 인버터 파형을 상관시킬 수 있습니다. *1



WTViewerEfree 응용 프로그램 소프트웨어

WTViewerEfree를 사용하면 PC에서 측정 결과를 쉽게 보고, 제어하고, 다운로드할 수 있습니다. WTViewerEfree는 통신 인터페이스를 통해 WT1800R을 PC에 연결하여 장비의 수치, 파형, 추세 및 고조파 데이터에 더 쉽게 접근할 수 있는 강력한 소프트웨어입니다.
