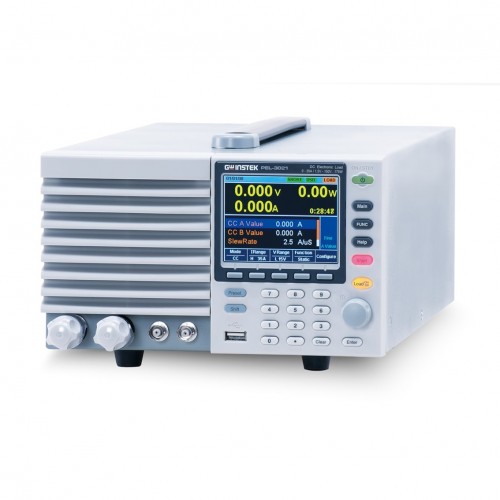

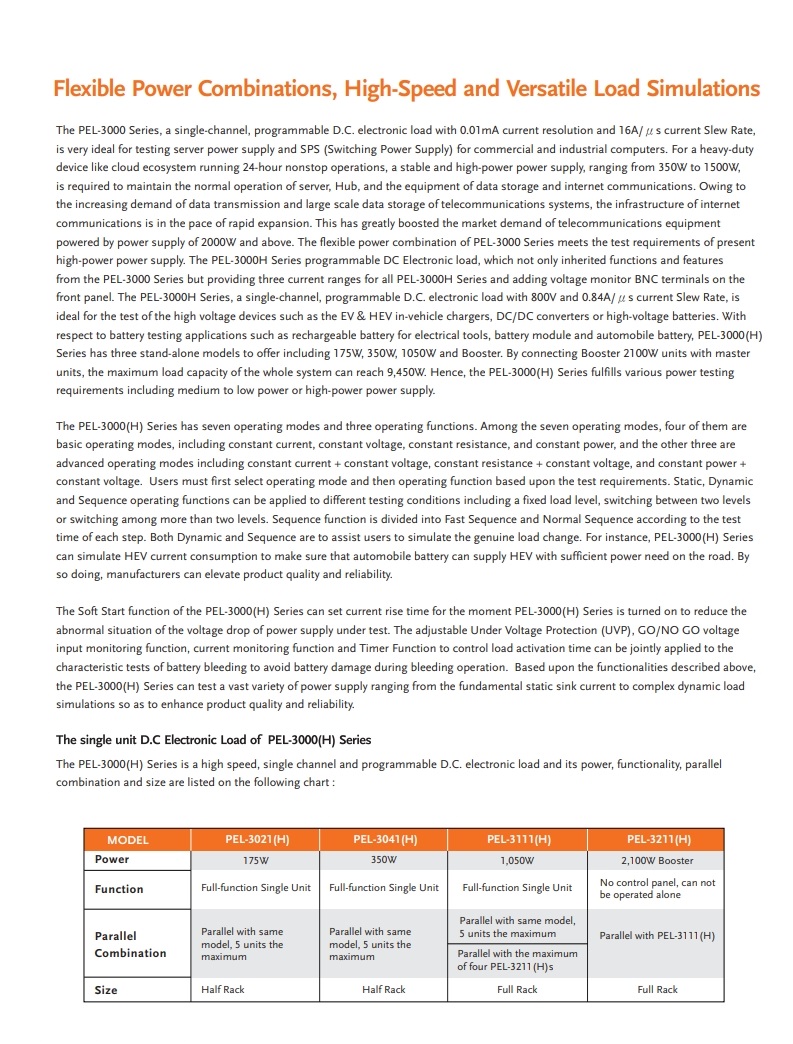

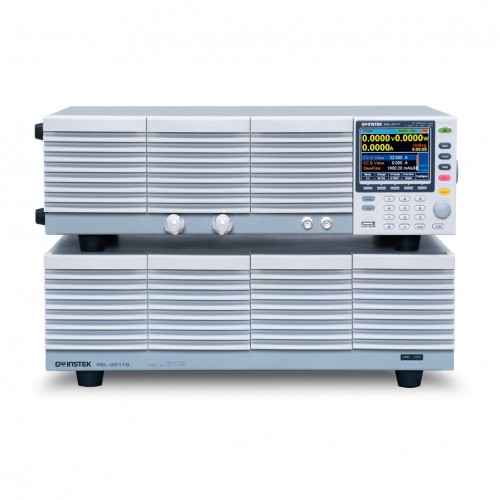

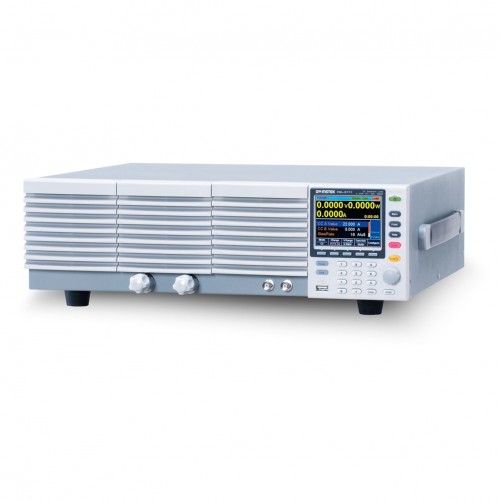

PEL-3000 시리즈는 0.01mA 전류 분해능과 16A/μs 전류 슬루율을 갖춘 단일 채널 프로그래밍 가능 DC 전자 부하로, 상업용 및 산업용 컴퓨터의 서버 전원 공급 장치와 SPS(스위칭 전원 공급 장치)를 테스트하는 데 매우 이상적입니다. 24시간 무중단 운영을 하는 클라우드 생태계와 같은 중장비의 경우, 서버, 허브, 데이터 저장 및 인터넷 통신 장비의 정상적인 작동을 유지하기 위해 175W~1050W 범위의 안정적이고 고전력 전원 공급 장치가 필요합니다. 통신 시스템의 데이터 전송 및 대규모 데이터 저장에 대한 수요가 증가함에 따라 인터넷 통신 인프라가 빠르게 확장되고 있습니다. 이로 인해 2000W 이상의 전원 공급 장치로 구동되는 통신 장비에 대한 시장 수요가 크게 증가했습니다. PEL-3000의 유연한 전원 조합은 현재 고전력 전원 공급 장치의 테스트 요구 사항을 충족합니다.

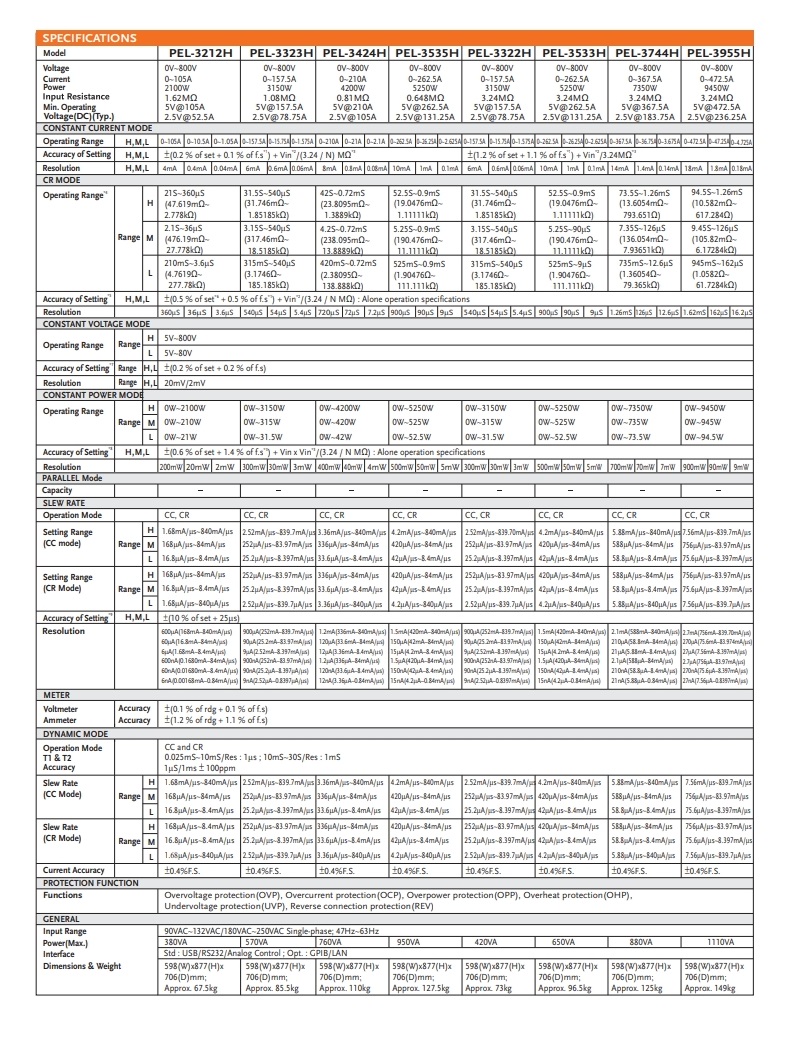

PEL-3000H 프로그래밍 가능 DC 전자 부하는 PEL-3000 시리즈의 기능과 특징을 계승했을 뿐만 아니라 모든 PEL-3000H 시리즈에 대해 3가지 전류 범위를 제공하고 전면 패널에 전압 모니터 BNC 단자를 추가했습니다. 800V 및 0.84A/μs 전류 슬루율을 갖춘 단일 채널 프로그래밍 가능 DC 전자 부하는 EV 및 HEV 차량용 충전기, DC/DC 컨버터 또는 고전압 배터리와 같은 고전압 장치의 테스트에 이상적입니다.

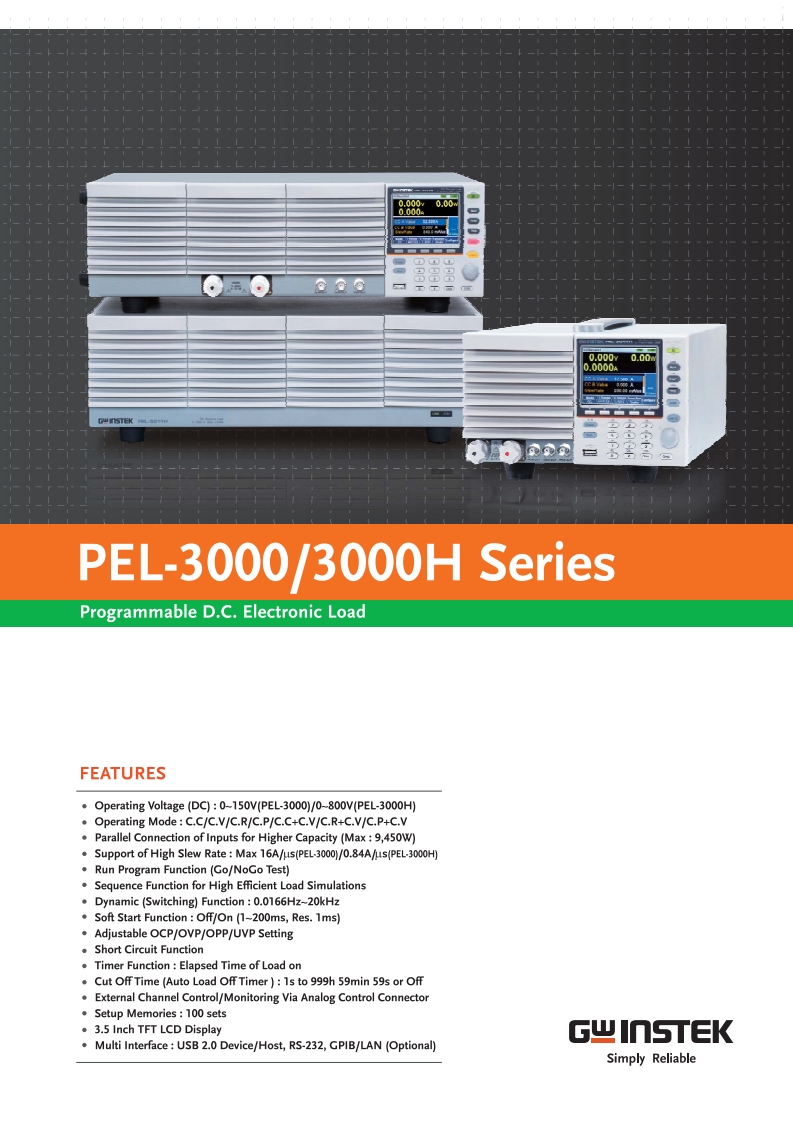

[ 주요 특징 ]특징
* 작동 전압(DC): 0~150V(PEL-3000)/ 0~800V(PEL-3000H)

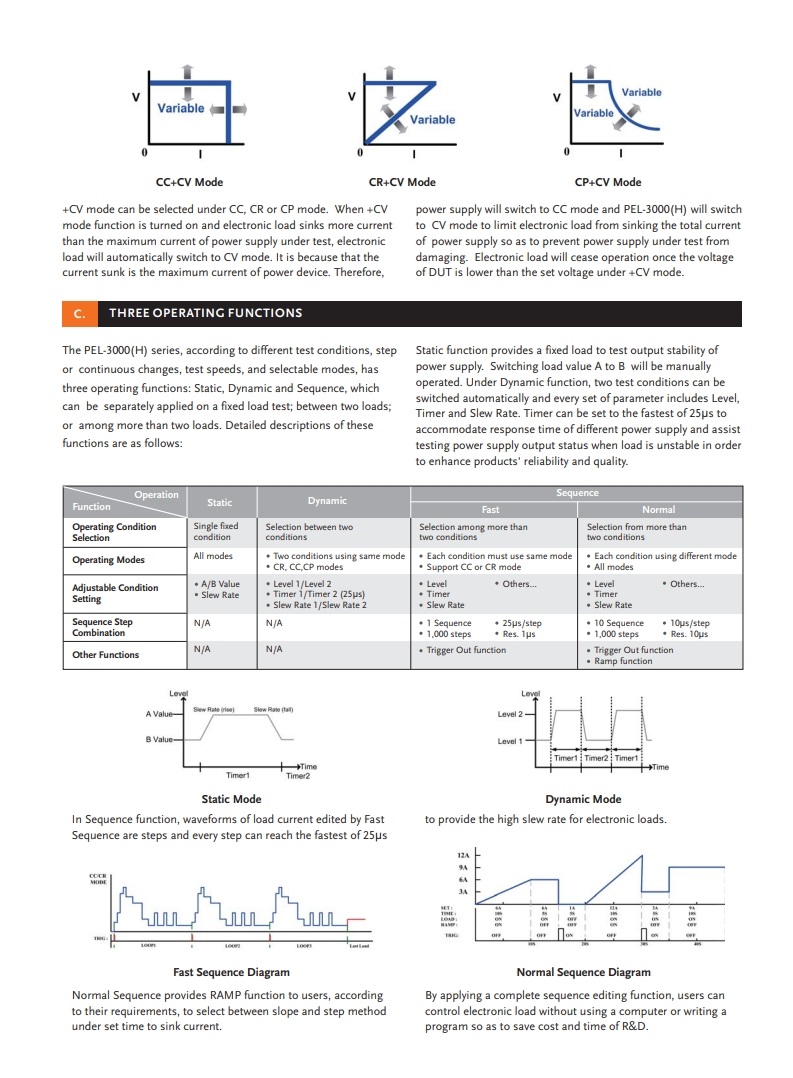

* 작동 모드 : CC / CV / CR / CP / CC+CV / CR+CV / CP+CV

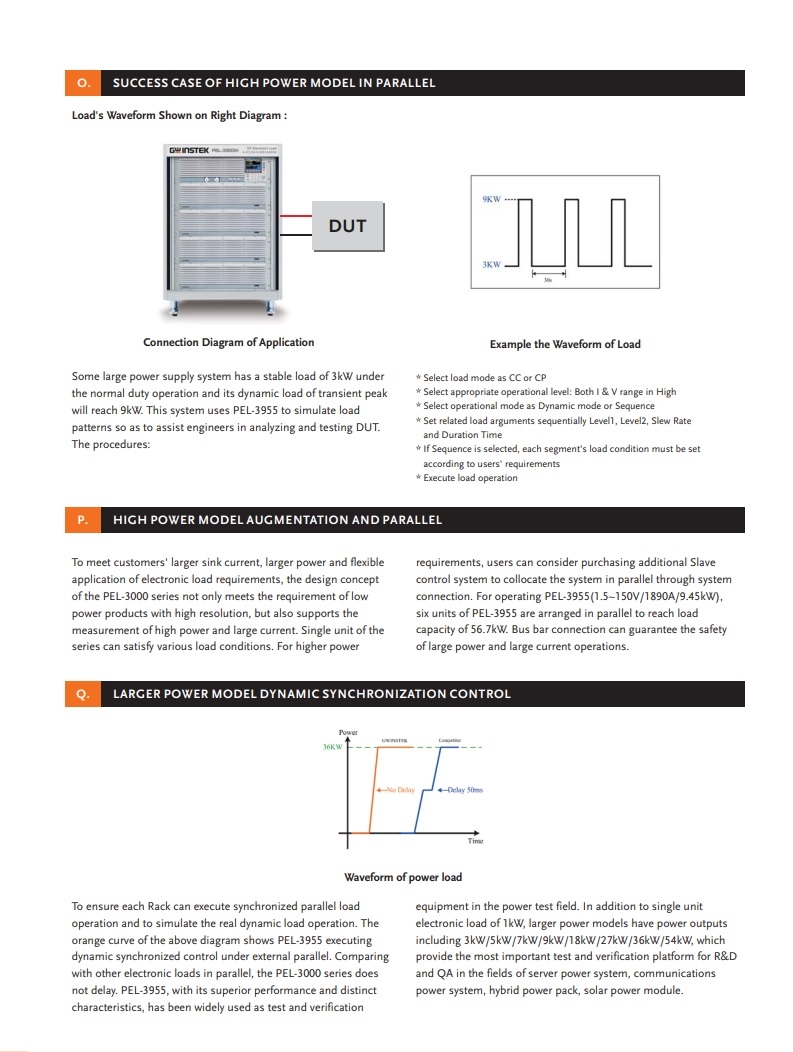

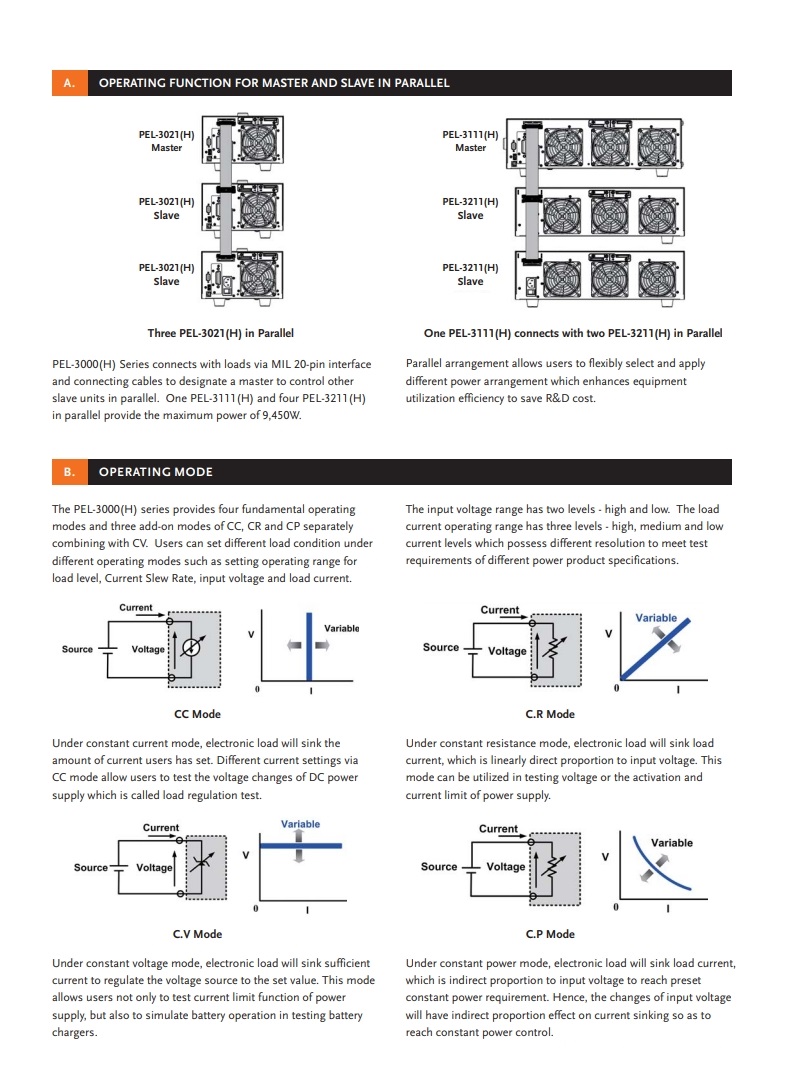

* 더 높은 용량을 위한 입력 병렬 연결 (최대: 9,450W)
* 높은 슬루율 지원: 최대 16A/us((PEL-3000)/ 0.84A/us(PEL-3000H)
* 프로그램 실행 기능(GO/NO GO 테스트)
* 고효율 부하 시뮬레이션을 위한 시퀀스 함수
* 동적(스위칭) 기능：0.0166Hz ~20kHz
* 소프트 스타트 기능: Off / On(1~200ms, Res: 1ms)
* 조정 가능한 OCP / OVP / OPP / UVP 설정
* 단락 회로 기능

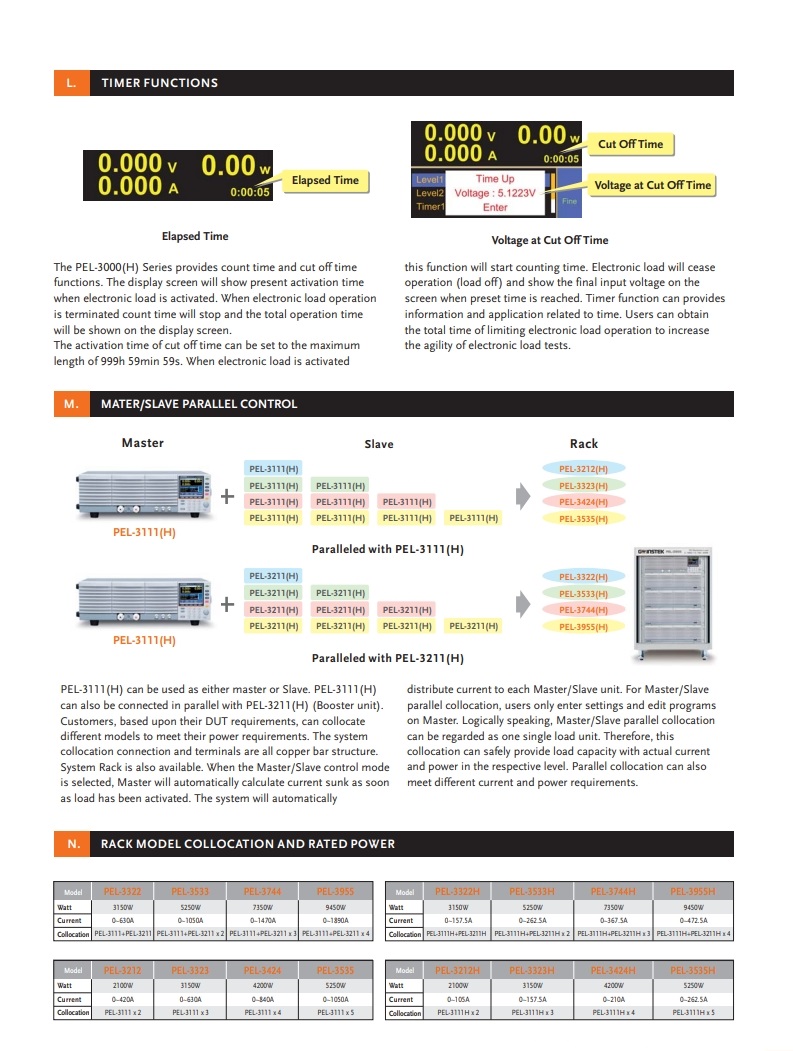

* 타이머 기능 : 부하의 경과 시간
* 차단 시간(자동 로드 꺼짐 타이머): 1초 ~ 999시간 59분 59초 또는 꺼짐

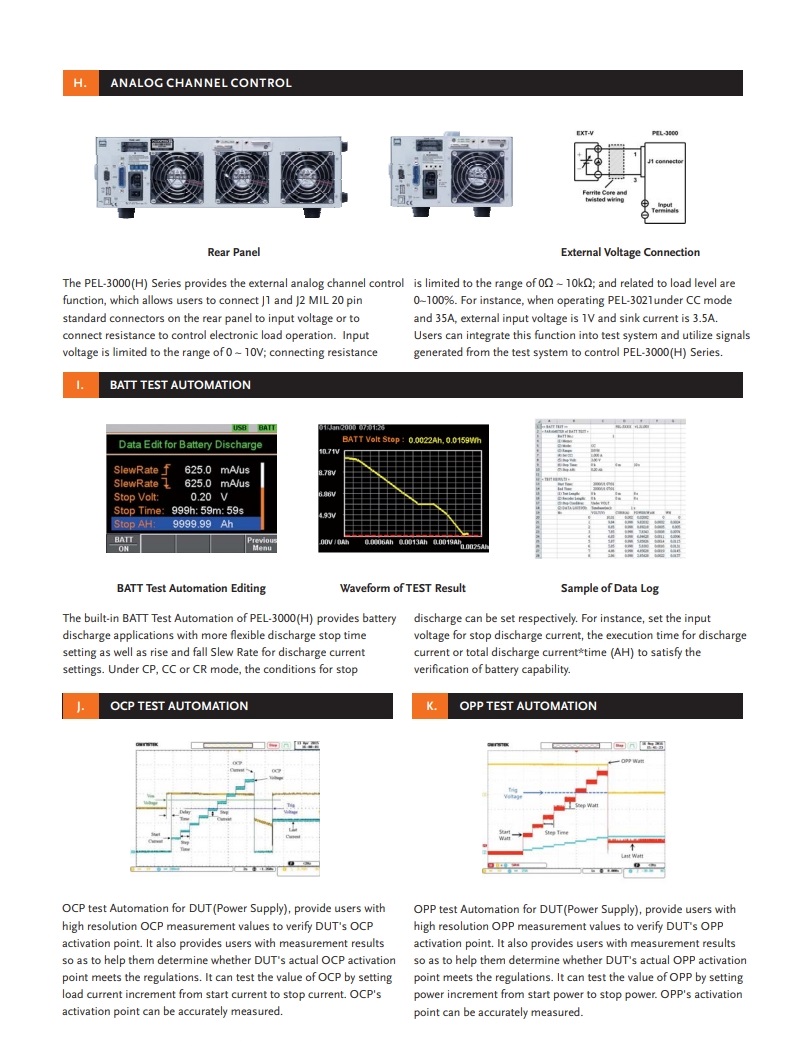

* 아날로그 제어 커넥터를 통한 외부 채널 제어/모니터링
* 설정 메모리: 100개 세트
* 3.5인치 TFT LCD 디스플레이
* 다중 인터페이스 : USB 2.0 장치/호스트, RS-232, GPIB/LAN(옵션)

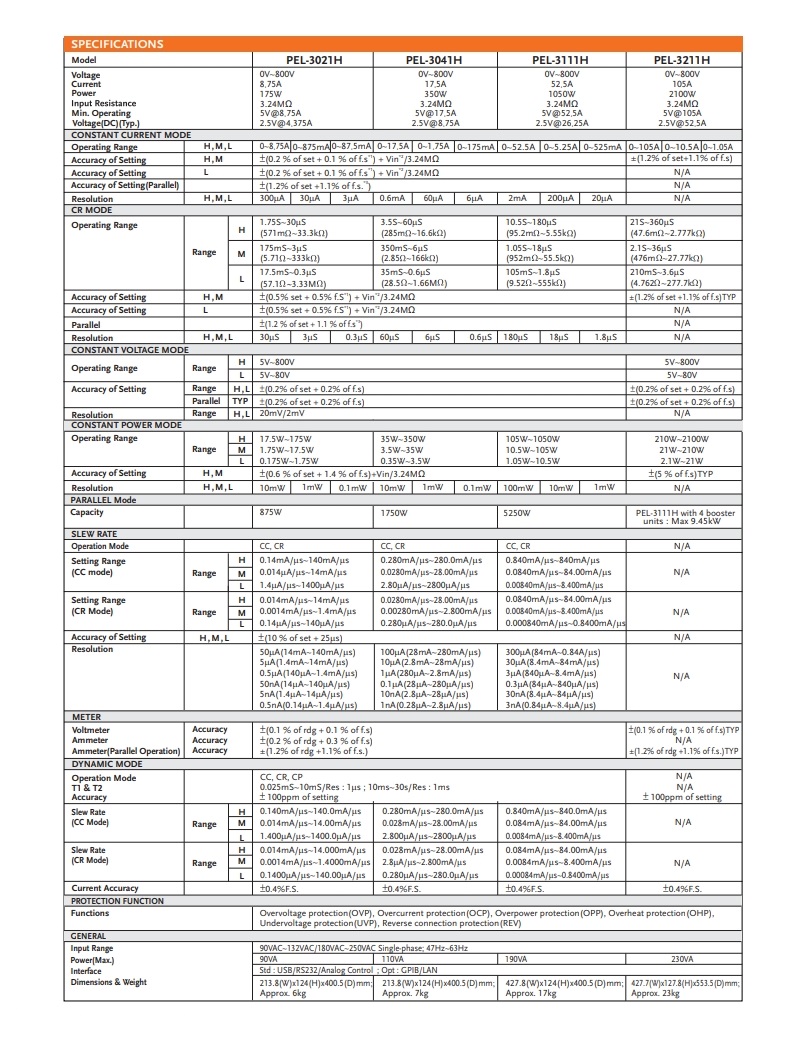

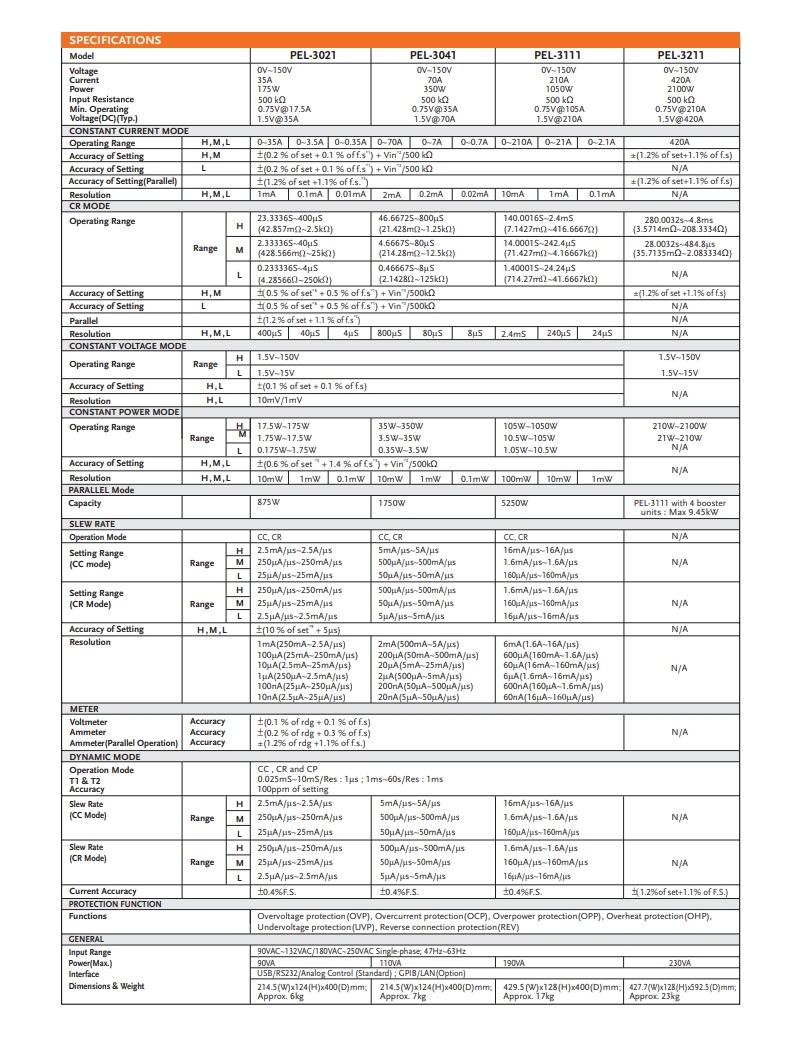

모델
PEL-3021
PEL-3041
PEL-3111
PEL-3211
전압
1.5V~150V
1.5V~150V
1.5V~150V
1.5V~150V
전류
35A
70A
210A
420A
전력
175W
350W
1050W
2100W
정전류 모드 (CC)
동작 범위
H
0~35A
0~70A
0~210A
420A
M
0~3.5A
0~7A
0~21A
L
0~0.35A
0~0.7A
0~2.1A
분해능
H
1mA
2mA
10mA
N/A
M
0.1mA
0.2mA
1mA
L
0.01mA
0.02mA
0.1mA
설정 정확도
±(0.2% of set + 0.1% of F.S.) + Vin / 500kΩ
±(1.2% of set + 1.1% of F.S.)
설정 정확도 (병렬 연결)
±(1.2% of set + 1.1% of F.S.)
정저항 모드 (CR)
동작 범위
H
23.33365S~400uS (42.857mΩ~2.5kΩ)
46.6672S~800uS (21.428MΩ~1.25KΩ)
140.0016S~2.4mS (7.1427mΩ~416.6667Ω)
28.0002S~484.8uS (7.1427mΩ~416.6667Ω)
M
2.33336S~40uS (428.566mΩ~25kΩ)
4.6667S~80uS (214.28Mω~12.5kΩ)
14.0001S~242.4uS (71.427mΩ~4.16667Ω)
L
0.233336S~4uS (4.28566Ω~250KΩ)
0.46667S~8uS (2.1428Ω~125kΩ)
1.40001S~24.24uS (714.27mΩ~41.6667Ω)
분해능
H
400uS
800uS
2.4mS
N/A
M
40uS
80uS
240uS
L
4uS
8uS
24uS
설정 정확도
±(0.5% of set + 0.5% of F.S.) + Vin / 500kΩ
±(1.2% of set + 1.1% of F.S.)
정전압 모드 (CV)
동작 범위
H
1.5V~150V
1.5V~150V
1.5V~150V
1.5V~150V
L
1.5V~15V
1.5V~15V
1.5V~15V
1.5V~15V
분해능
H
10mV
10mV
10mV
N/A
L
1mV
1mV
1mV
설정 정확도
±(0.1% of set + 0.1% of F.S.)
N/A
정전력 모드 (CP)
동작 범위
H
17.5W~175W
35W~350W
105W~1050W
210W~2100W
M
1.75W~17.5W
3.5W~35W
10.5W~105W
21W~210W
L
0.175W~1.75W
0.35W~3.5W
1.05W~10.5W
2.1W~21W
분해능
H
10mW
10mW
100mW
N/A
M
1mW
1mW
10mW
L
0.1mW
0.1mW
1mW
설정 정확도
±(0.6% of set + 1.4% of F.S.)
N/A
병렬 모드
최대 용량 확장
875W
1750W
5250W
9450W (with PEL-3111)
슬루율
설정 범위 (CC 모드)
H
2.5mA/us~2.5A/us
5mA/us~5A/us
16mA/us~16A/us
16mA/us~16A/us
M
250uA/us~250mA/us
500uA/us~500mA/us
1.6mA/us~1.6A/us
1.6mA/us~1.6A/us
L
25uA/us~25mA/us
50uA/us~50mA/us
160uA/us~160mA/us
N/A
설정 범위 (CR 모드)
H
250uA/us~250mA/us
500uA/us~500mA/us
1.6mA/us~1.6A/us
1.6mA/us~1.6A/us
M
25uA/us~25mA/us
50uA/us~50mA/us
160uA/us~160mA/us
160uA/us~160mA/us
L
2.5uA/us~2.5mA/us
5uA/us~5mA/us
16uA/us~16mA/us
N/A
분해능
0.1uA~1mA
0.2uA~2mA
0.6uA~6mA
N/A
설정 정확도
±(10% of set + 5us)
N/A
미터 정확도
전압 미터
±(0.1% of rdg + 0.1% of F.S.)
N/A
전류 미터
±(0.2% of rdg + 0.3% of F.S.)
전류 미터(병렬)
±(1.2% of rdg + 1.1% of F.S.)
동적 모드 (DYNAMIC)
동작 모드
CC and CR
T1 & T2
0.02ms~10ms / Res : 1us ; 1ms~30s / Res : 1ms
정확도
1us/1ms ± 100ppm
슬루율
H
2.5mA/us~2.5A/us
5mA/us~5A/us
16mA/us~16A/us
16mA/us~16A/us
M
250uA/us~250mA/us
500uA/us~500mA/us
1.6mA/us~1.6A/us
1.6mA/us~1.6A/us
L
25uA/us~25mA/us
50uA/us~50mA/us
160uA/us~160mA/us
N/A
전류 정확도
±0.4% of F.S.
±0.4% of F.S.
±0.4% of F.S.
±(1.2% of rdg + 1.1% of F.S.)
보호 기능
과전압 보호 (OVP)
Adjustable; Turns off the load at 110% of the rated voltage
N/A
과전류 보호 (OCP)
0.03A~38.5A(Adjustable)
0.06A~77A(Adjustable)
0.2A~231A(Adjustable)
과전력 보호 (OPP)
0.1W~192.5W(Adjustable)
0.3W~385W(Adjustable)
1W~1155W(Adjustable)
과열 보호 (OHP)
Turns off the load when the heat sink temperature reaches 95℃
부족전압 보호 (UVP)
Adjustable; Turns off the load when detected. Can be set in the range of 0V to 150V or OFF
역극 보호 (REV)
By diode. Turns off the load when an alarm occurs.
입력 전원
AC100V~230V ±10% ; 50Hz / 60Hz ±2Hz
인터페이스
Standard : USB, RS-232, Analog Control / Option : GPIB
