모든 고속 부하 시뮬레이션 요구 사항을 충족하세요

PEL-2004A 및 PEL-2002A는 모듈화된 구조를 가진 다중 채널, 프로그래밍 가능 DC 전자 부하입니다. PEL-2000A 시리즈는 오늘날 반도체 시장에서 고속 작동으로의 지속적인 전환을 충족하도록 설계되었습니다. 반도체 회로를 구동하는 전원 공급 장치, DC-DC 컨버터 및 배터리가 이러한 전환을 따르기 때문에 고속 성능 부하를 사용한 전원 공급 설계, 품질 검사 및 특성 인증이 필요하게 되었습니다.

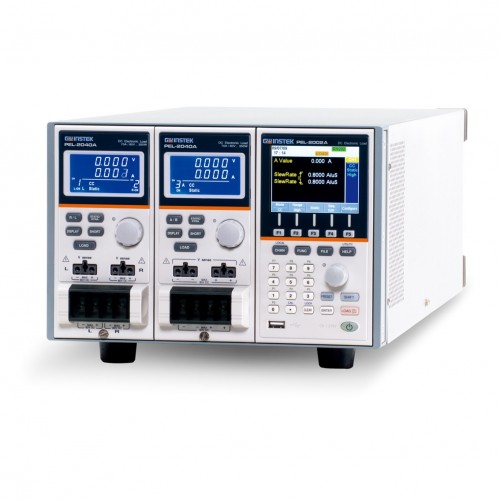

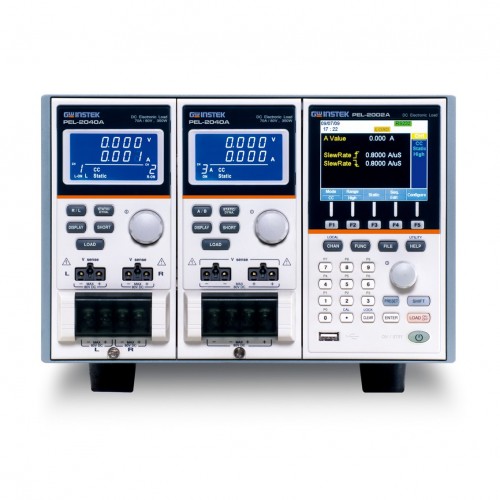

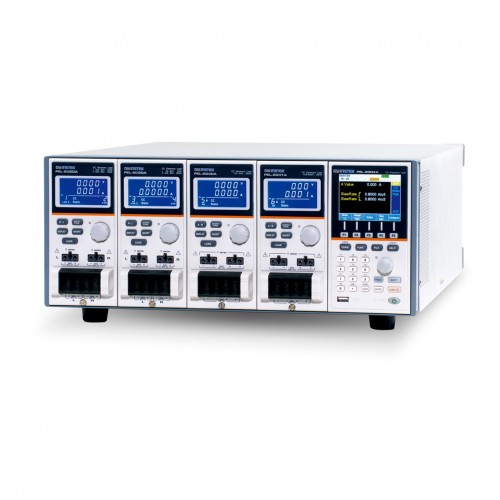

PEL-2000A 시리즈는 사용자의 요구 사항을 유연하게 수용하기 위해 2가지 유형의 메인프레임과 4가지 유형의 부하 모듈을 포함합니다. 모든 부하 모듈 조합은 메인프레임과 함께 사용하여 채널 수, 각 채널의 최대 부하 전력, 전압 및 전류에 따라 테스트 시스템을 맞춤화할 수 있습니다. 여러 부하를 병렬로 연결하여 더 높은 전력 공급 출력을 테스트하기 위한 더 높은 전력 부하를 제공할 수 있습니다. 이러한 유연성은 전력 요구 사항이 다른 미래 프로젝트에 필요한 투자를 크게 줄여줍니다. PEL-2004A는 4개의 부하 모듈을 수용하는 마스터 제어 장치가 있는 4슬롯 메인프레임이고, PEL-2002A는 2개의 부하 모듈을 수용하는 마스터 제어 장치가 있는 2슬롯 메인프레임입니다. PEL-2004A가 각각 350W 정격의 4개 부하 모듈로 구성된 경우 PEL-2000A 시리즈는 최대 1.4kVA의 전력을 싱크할 수 있습니다.

더 높은 부하 용량을 위해 메인프레임은 표준 MIL 20핀 커넥터로 병렬로 연결할 수 있습니다. 마스터 1개와 슬레이브 4개를 포함하여 최대 5개의 메인프레임을 체인으로 연결하여 고전류 및 고전력 애플리케이션에 총 7kW의 부하 용량을 생성할 수 있습니다. PEL-2004A는 듀얼 채널 부하 모듈 4개를 사용하여 8개의 전원 공급 장치 출력을 동시에 테스트할 수 있습니다. 시퀀스 기능을 사용하면 각 채널이 최대 100초/단계의 속도로 미리 정의된 시퀀스에 따라 부하 싱크를 변경할 수 있습니다.

각 시퀀스는 하나의 클록의 제어 하에 동시에 실행될 수 있습니다. 이는 PEL-2000A ASeries의 가장 강력한 기능 중 하나로, 다중 출력 전원 공급 부하를 사실적으로 시뮬레이션할 수 있기 때문입니다. 동적 모드에서 부하 전류 또는 부하 저항은 최대 25초/단계의 사전 정의된 속도로 두 개의 사전 설정 레벨 사이에서 펄스합니다. 이는 종종 전원 공급 장치의 빠른 부하 변화에 대한 응답을 확인하는 표준 테스트 절차로 사용됩니다. 가장 주목할 만한 점은 여러 부하 채널을 병렬로 연결하여 단일 클록에서 동기적으로 동적 테스트를 실행할 수 있다는 것입니다. 이 병렬 동적 기능은 다른 고전력 부하가 필요 없이 고전력 전원 공급 장치에 대한 동적 테스트를 수행할 수 있는 유연성을 제공합니다.

PEL-2000A 시리즈에는 과전류 보호(OCP), 과전압 보호(OVP), 과전력 보호(OPP), 역전압 보호(RVP), 저전압 보호(UVP) 등 여러 보호 모드가 포함되어 있습니다. 보호 모드는 부하 모듈과 DUT를 모두 보호하는 데 유용합니다. 보호 설정이 트립되면 부저를 설정할 수 있습니다. 보호 모드가 트립되면 부하 장치에 알람이 표시되고 전류/전압 싱크가 중단됩니다. 부하 장치가 CR 또는 CV 모드에서 작동하는 경우 과도한 전류가 싱크되는 것을 방지하기 위해 장치에 과전류 보호가 필요할 수 있습니다. 과전류 보호는 부하가 권장 한도보다 더 많은 전류를 싱크하는 것을 막고 부하가 소손되는 것을 방지합니다.

과전압 보호는 전압 싱크량을 제한하는 데 사용됩니다. OVP가 작동하면 PEL-2000A 시리즈 부하는 전압 싱크를 멈춥니다. 과전력 보호는 입력 전력이 부하 사양을 초과할 때 사용됩니다. OPP가 작동하면 전력 싱크가 중단됩니다. 역전압 보호는 지정된 정격까지 PEL-2000A 시리즈의 역전압 손상을 방지합니다. 역전압 보호가 작동하면 역전압이 제거될 때까지 경보음이 울립니다. 저전압 보호는 전압이 설정된 한도 아래로 떨어지면 부하를 끕니다. Go/NoGo 기능을 사용하면 항상 테스트 결과를 모니터링할 수 있습니다.

테스트 결과가 사전 설정된 한계 범위를 벗어나면 디스플레이에 "No Go" 표시가 나타나고 D-SUB 인터페이스를 통해 외부 장치 제어를 위한 "No Go" 신호를 보낼 수 있습니다. 이 Go/NoGo 기능은 CC 모드, CV 모드 및 CR 모드에서 사용할 수 있습니다. "Program" 모드에서는 각각 10개의 패널 설정 메모리가 포함된 12개의 프로그램을 편집하여 반복 테스트를 위한 작업 루틴을 만들 수 있습니다. 프로그램이 실행되면 모든 테스트 단계의 결과와 Go/NoGo 판단이 화면에 표시됩니다.

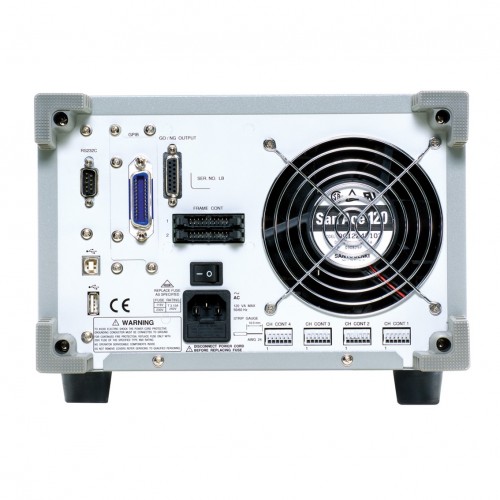

외부 제어 및 시스템 구성을 위해 PEL-2000A 시리즈는 표준으로 USB 및 RS-232 인터페이스와 옵션으로 LAN 및 GPIB를 제공합니다. LabView 드라이버와 Data Logging PC 소프트웨어는 모두 사용 가능한 모든 인터페이스에서 지원됩니다. 각 채널에는 후면 패널에 아날로그 제어/모니터링 커넥터가 있어 부하를 외부에서 켜거나 끄고 부하 입력 전류 및 전압을 외부에서 모니터링합니다.

[ 주요 특징 ]

* 고효율 부하 시뮬레이션을 수행하는 시퀀스 기능

* 메인프레임 및 플러그인 모듈을 사용한 유연한 구성

* 메인프레임에서 최대 8개 채널의 다중 독립 부하 입력

* 부하 용량 증가를 위한 입력 병렬 연결

* 정적 및 동적 테스트를 위한 입력의 병렬 연결

* OPP/OCP/OVP/OTP 보호

* 아날로그 제어 커넥터를 통한 외부 채널 제어/모니터링

* 다중 인터페이스 USB 장치/호스트, RS-232C 및 GPIB/LAN(옵션)
