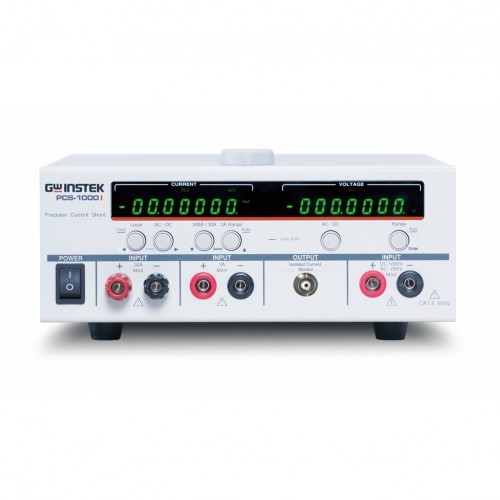

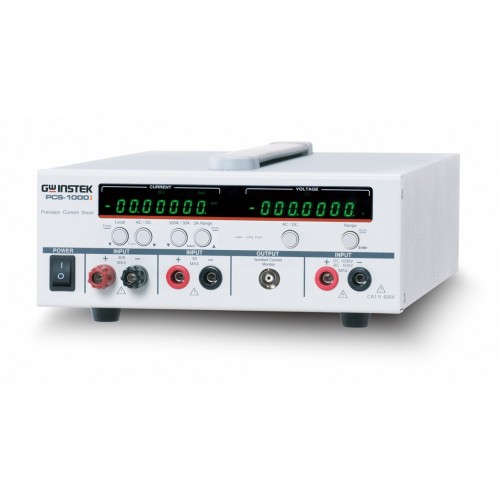

PCS-1000I 고정밀 AC 및 DC 션트 미터는 최대 6 1/2 측정 분해능으로 전류와 전압을 동시에 측정할 수 있습니다.

GW Instek은 PCS-1000의 동시 전압 및 전류 측정 기능을 계승한 새로운 PCS-1000I 절연 출력 고정밀 전류 션트 미터를 출시합니다. PCS-1000I는 5개의 독립적인 션트 저항기를 채택하여 300A, 30A, 3A, 300mA 및 30mA를 포함하여 5개의 전류 측정 레벨을 제공하여 다양한 전류 레벨 측정 요구 사항을 충족합니다. PCS-1000I는 내부적으로 2개의 24비트 ADC 세트와 저온 계수 전자 부품을 사용하여 주로 전원 공급 장치의 전류 측정에 중점을 둡니다. 고정밀 PCS-1000I는 계측기를 조정하고 교정하는 데 사용할 수 있습니다. 또한 온도 변화로 인해 PCS-1000I에서 측정 오류가 발생하지 않습니다. PCS-1000I는 최대 분해능으로 최적의 측정 레벨을 자동으로 선택하여 수동 선택을 대체하여 작동 시간을 절약할 수 있습니다.

PCS-1000I는 BNC 출력을 제공하며, 이를 오실로스코프에 연결하여 전류 프로브를 사용하지 않고도 전류 파형 변화를 직접 관찰할 수 있습니다. 일반 오실로스코프는 분리된 채널이 없고 입력 및 출력이 공통 지점에 구조화되어 있으므로 출력 부하로 인해 측정 오류가 발생할 가능성이 높습니다. PCS-1000I의 분리된 전류 출력 설계는 비분리된 출력이 있는 오실로스코프의 측정 오류를 방지할 수 있습니다. 고정밀 AC/DC 전류 션트 미터인 PCS-1000I는 사용자가 기기를 원격으로 제어할 수 있도록 USB 및 GPIB 통신 인터페이스를 제공할 뿐만 아니라 전압 및 전류를 동시에 측정합니다. PCS-1000I의 SCPI 통신 명령을 사용하면 사용자가 PC를 통해 PCS-1000I를 원격으로 제어하여 측정 데이터 리드백을 작동할 수 있습니다.

PCS-1000I는 단종될 예정인 비절연 출력 PCS-1000 모델을 대체합니다.

[ 주요 특징 ]

* 6 1/2자리 전압 및 전류 측정 분해능

* 전류 및 전압 동시 측정

* 5가지 전류 측정 레벨(AC&DC): 30mA/ 300mA/ 3A/ 30A/ 300A

* AC 전압 측정 레벨: 200mV/ 2V/ 20V/ 200V/ 600V

* DC 전압 측정 레벨: 200mV/ 2V/ 20V/ 200V/ 1000V

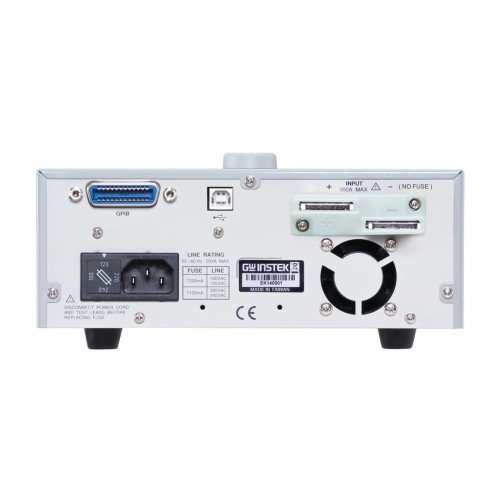

* 표준: USB& GPIB

* CE 검증
