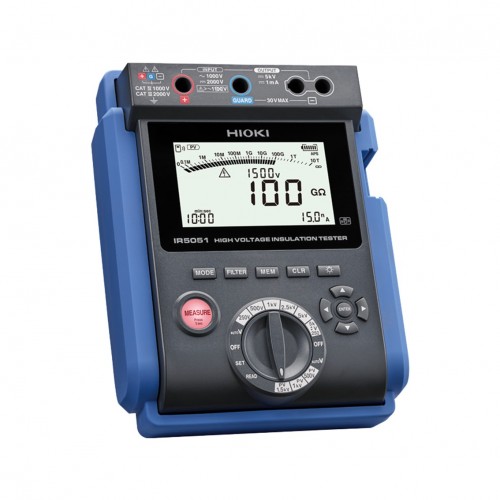

HIOKI IR5051 고전압 절연저항계 요약정보 및 구매

히오키 - IR5051 PV의 절연 저항을 발전 중에도 안전하고 정확하게 측정

상품 선택옵션 0 개, 추가옵션 0 개

브랜드	HOIKI
모델	IR5051
소비자가	3,600,000 (VAT 별도)
할인가격	3,420,000 (VAT 별도)
납기	전화문의
배송비결제	주문시 결제
포인트	0점
선택된 옵션 수량

※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

서강대 물리학과

[ TEKTRONIX ] TBS2202B 2채널 디지털 오실로스코프 200MHz/2GS/s/5..

(주)레몬콘트롤즈

[ UNI ] UPL3000-1H 프로그래머블 DC파워서플라이 100V/30A/3KW/단상/2..

에이피그린

[ TEKTRONIX ] MSO22 2-BW-70 디지탈오실로스코프 2CH/100MHz/2...

원테크원(주)

[ OWON ] OWP2006H 고전력 DC파워서플라이, 0-60.000V / 0-80.000..

썬라이징 주식회사

[ YOKOGAWA ] DLM3022 200MHz/2Ch, 요꼬가와 디지털 오실로스코프

유앤아이

[ ODA ] LF-2500-C 600V/80A/2500W 프로그래머블 DC전자로드, DC전자..

다리테크놀로지

[ ODA ] EX30-80 30V/80A/2400W 스위칭타입 프로그래머블 DC파워서플라이,..

광주과학기술원 신재생에너지

[ SIGLENT ] SSA3015X Plus 스펙트럼 분석기 9KHz-1.5GHz / -98..

제일엠아이

[ OWON ] HSA1016 휴대용 스펙트럼 아날라이저 9 kHz to 1.6GHz 스펙트럼..

(주)알비테크

[ Neware ] 배터리 충방전기 배터리 테스터 CT-4008Tn-5V12A-S1-F, [ ..

(주)에스아이티테크놀로지

[ OWON ] HSA1075 휴대용 스펙트럼 아날라이저 9 kHz to 7.5GHz 스펙트럼..

바롬코리아

[ UNI ] UPH1200-20H 프로그래머블 DC파워서플라이 2000V/600mA/1200..

공주대 기계공학과

[ ODA ] EX30-40 30V/40A/1200W 스위칭타입 프로그래머블 DC파워서플라이,..

DT&C

[ BK Precision ] 8601B 120V/60A/250W DC전자로드, BK 920..

울산과학기술원

[ 로데슈바르즈 ] FPH-INH8 (5KHz~8GHz), –120dBc, –162dBm 스펙..

비엠레이저솔루션

[ SIGLENT ] SDG1032X 임의파형발생기 2채널/30MHz/150MSa/s/16Kp..

한국시스템반도체협동조합

[ ODA ] EX30-40 30V/40A/1200W 스위칭타입 프로그래머블 DC파워서플라이,..

개인 개발자

[ BK PRECISION ] BK880 100KHz 휴대형 LCR미터, Handheld LC..

KOTITI 시험연구원

[ GWINSTEK ] PSW 30-36, 1채널/30V/36A/360W 프로그래머블 DC파워..

PNS

[ TEKTRONIX ] AFG1022 임의파형발생기,함수발생기 2채널/125MS/s/25MH..

조인솔루션

[ YOKOGAWA ] WT1801E 요꼬가와 전력분석기, 고성능 전력분석기

레이어시스템 유도탄시험기

[ KEYSIGHT ] N5771A 300V/5A/1500W DC파워서플라이, DC전원공급기

한국에너지공과대학교 에너지공학부

[ B&K PRECISION 9205B ] 60V/25A, 600W, 프로그래머블 DC 전원공..

(주)소네트 자율주행연구팀

[ TEKTRONIX ] RSA306B USB 스펙트럼아날라이저 9kHz ~ 6.2GHz/40..

상품 기본설명

히오키 - IR5051 PV의 절연 저항을 발전 중에도 안전하고 정확하게 측정

상품 상세설명

[ 주요 특징 ]

* PV의 절연 저항을 발전중에도 안전하고 정확하게 측정

* 고전압 설비( 트랜스, 케이블, 모터 등)의 절연 저항 측정용

* 폭넓게 발생 가능한 시험 전압 250 V ~ 5 kV

* 최대 10 TΩ의 광범위 측정

* 절연진단지수 자동 계산 및 표시

* 수기 메모 작업을 줄일 수 있는 데이터 메모리 기능

* 선택 가능한 통신: 무선 및 USB 대응

* 소형, 경량, IP65 하드 케이스가 표준으로 제공됨

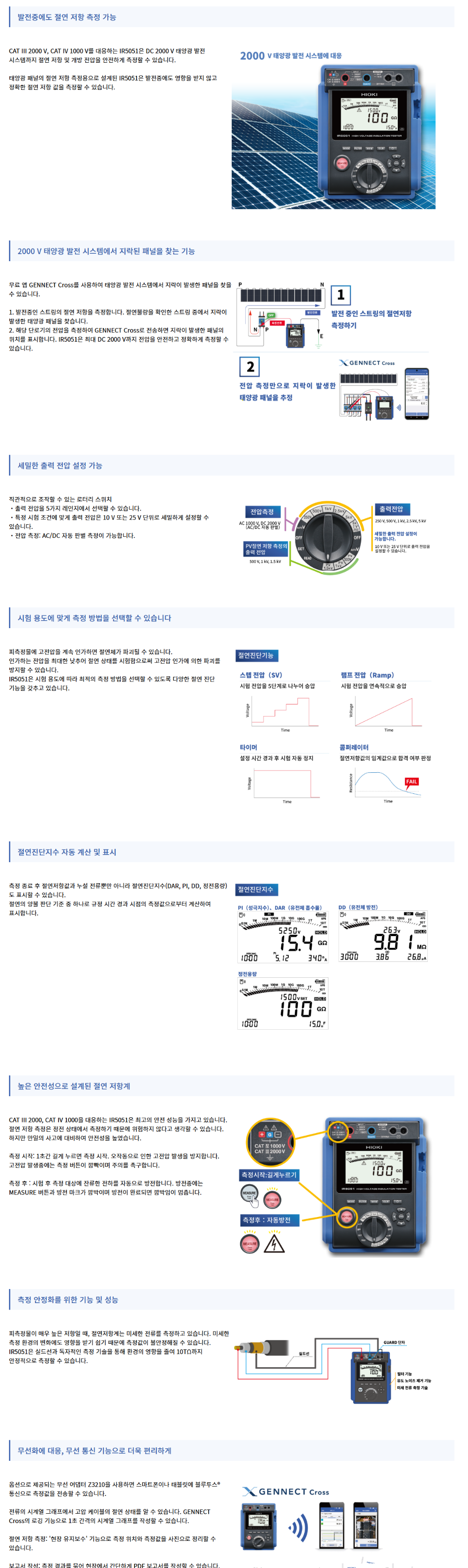

발전중에도 절연 저항 측정 가능

CAT III 2000 V, CAT IV 1000 V를 대응하는 IR5051은 DC 2000 V 태양광 발전 시스템까지 절연 저항 및 개방 전압을 안전하게 측정할 수 있습니다.

태양광 패널의 절연 저항 측정용으로 설계된 IR5051은 발전중에도 영향을 받지 않고 정확한 절연 저항 값을 측정할 수 있습니다.

2000 V 태양광 발전 시스템에서 지락된 패널을 찾는 기능

무료 앱 GENNECT Cross를 사용하여 태양광 발전 시스템에서 지락이 발생한 패널을 찾을 수 있습니다.

1. 발전중인 스트링의 절연 저항을 측정합니다. 절연불량을 확인한 스트링 중에서 지락이 발생한 태양광 패널을 찾습니다.
2. 해당 단로기의 전압을 측정하여 GENNECT Cross로 전송하면 지락이 발생한 패널의 위치를 표시합니다. IR5051은 최대 DC 2000 V까지 전압을 안전하고 정확하게 측정할 수 있습니다.

세밀한 출력 전압 설정 가능

직관적으로 조작할 수 있는 로터리 스위치
・출력 전압을 5가지 레인지에서 선택할 수 있습니다.
・특정 시험 조건에 맞게 출력 전압은 10 V 또는 25 V 단위로 세밀하게 설정할 수 있습니다.
・전압 측정: AC/DC 자동 판별 측정이 가능합니다.

시험 용도에 맞게 측정 방법을 선택할 수 있습니다

피측정물에 고전압을 계속 인가하면 절연체가 파괴될 수 있습니다.
인가하는 전압을 최대한 낮추어 절연 상태를 시험함으로써 고전압 인가에 의한 파괴를 방지할 수 있습니다.
IR5051은 시험 용도에 따라 최적의 측정 방법을 선택할 수 있도록 다양한 절연 진단 기능을 갖추고 있습니다.

절연진단지수 자동 계산 및 표시

측정 종료 후 절연저항값과 누설 전류뿐만 아니라 절연진단지수(DAR, PI, DD, 정전용량)도 표시할 수 있습니다.
절연의 양불 판단 기준 중 하나로 규정 시간 경과 시점의 측정값으로부터 계산하여 표시합니다.

높은 안전성으로 설계된 절연 저항계

CAT III 2000, CAT IV 1000을 대응하는 IR5051은 최고의 안전 성능을 가지고 있습니다. 절연 저항 측정은 정전 상태에서 측정하기 때문에 위험하지 않다고 생각할 수 있습니다. 하지만 만일의 사고에 대비하여 안전성을 높였습니다.

측정 시작: 1초간 길게 누르면 측정 시작. 오작동으로 인한 고전압 발생을 방지합니다. 고전압 발생중에는 측정 버튼이 깜빡이며 주의를 촉구합니다.

측정 후 : 시험 후 측정 대상에 잔류한 전하를 자동으로 방전합니다. 방전중에는 MEASURE 버튼과 방전 마크가 깜박이며 방전이 완료되면 깜박임이 멈춥니다.

측정 안정화를 위한 기능 및 성능

피측정물이 매우 높은 저항일 때, 절연저항계는 미세한 전류를 측정하고 있습니다. 미세한 측정 환경의 변화에도 영향을 받기 쉽기 때문에 측정값이 불안정해질 수 있습니다.
IR5051은 실드선과 독자적인 측정 기술을 통해 환경의 영향을 줄여 10TΩ까지 안정적으로 측정할 수 있습니다.

무선화에 대응, 무선 통신 기능으로 더욱 편리하게

옵션으로 제공되는 무선 어댑터 Z3210을 사용하면 스마트폰이나 태블릿에 블루투스® 통신으로 측정값을 전송할 수 있습니다.

전류의 시계열 그래프에서 고압 케이블의 절연 상태를 알 수 있습니다. GENNECT Cross의 로깅 기능으로 1초 간격의 시계열 그래프를 작성할 수 있습니다.

절연 저항 측정: '현장 유지보수' 기능으로 측정 위치와 측정값을 사진으로 정리할 수 있습니다.

보고서 작성: 측정 결과를 묶어 현장에서 간단하게 PDF 보고서를 작성할 수 있습니다.

↓↓GENNECT Cross에 대한 자세한 내용은↓↓
https://www.gennect.net/en/cross

측정 데이터를 Excel® 장부에 전송 입력

Excel® 파일을 열고 셀을 선택한 상태에서 대기합니다.
측정기 표시를 홀드하면 데이터가 전송되어 선택한 셀에 측정값이 입력됩니다.

※무선 어댑터 Z3210에 의한 Bluetooth® 통신을 사용합니다.

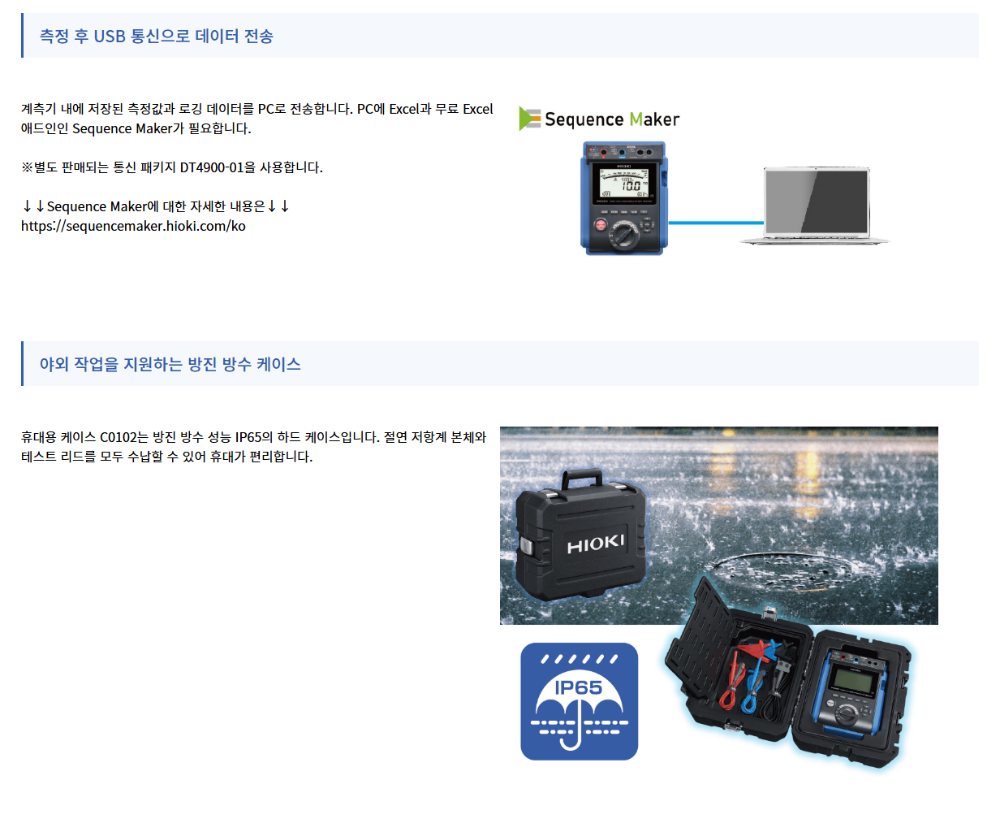

측정 후 USB 통신으로 데이터 전송

계측기 내에 저장된 측정값과 로깅 데이터를 PC로 전송합니다. PC에 Excel과 무료 Excel 애드인인 Sequence Maker가 필요합니다.

※별도 판매되는 통신 패키지 DT4900-01을 사용합니다.

↓↓Sequence Maker에 대한 자세한 내용은↓↓
https://sequencemaker.hioki.com/ko

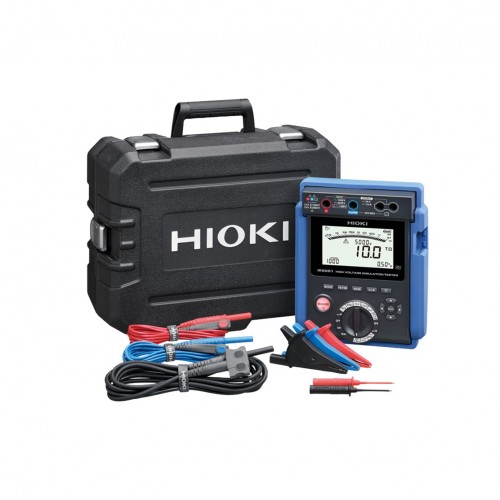

야외 작업을 지원하는 방진 방수 케이스

휴대용 케이스 C0102는 방진 방수 성능 IP65의 하드 케이스입니다. 절연 저항계 본체와 테스트 리드를 모두 수납할 수 있어 휴대가 편리합니다.

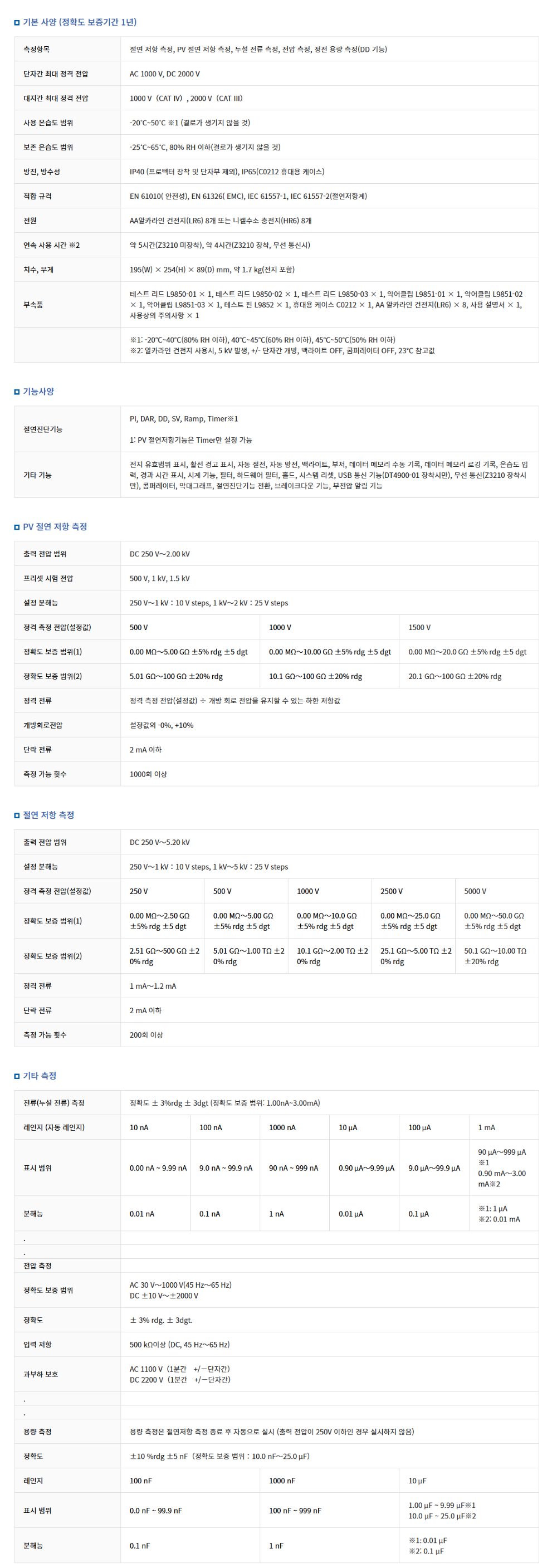

기본 사양 (정확도 보증기간 1년)

측정항목

절연 저항 측정, PV 절연 저항 측정, 누설 전류 측정, 전압 측정, 정전 용량 측정(DD 기능)

단자간 최대 정격 전압

AC 1000 V, DC 2000 V

대지간 최대 정격 전압

1000 V（CAT IV）, 2000 V（CAT III）

사용 온습도 범위

-20˚C~50˚C ※1 (결로가 생기지 않을 것)

보존 온습도 범위

-25˚C~65˚C, 80% RH 이하(결로가 생기지 않을 것)

방진, 방수성

IP40 (프로텍터 장착 및 단자부 제외), IP65(C0212 휴대용 케이스)

적합 규격

EN 61010( 안전성), EN 61326( EMC), IEC 61557-1, IEC 61557-2(절연저항계)

전원

AA알카라인 건전지(LR6) 8개 또는 니켈수소 충전지(HR6) 8개

연속 사용 시간 ※2

약 5시간(Z3210 미장착), 약 4시간(Z3210 장착, 무선 통신시)

치수, 무게

195(W) × 254(H) × 89(D) mm, 약 1.7 kg(전지 포함)

부속품

테스트 리드 L9850-01 × 1, 테스트 리드 L9850-02 × 1, 테스트 리드 L9850-03 × 1, 악어클립 L9851-01 × 1, 악어클립 L9851-02 × 1, 악어클립 L9851-03 × 1, 테스트 핀 L9852 × 1, 휴대용 케이스 C0212 × 1, AA 알카라인 건전지(LR6) × 8, 사용 설명서 × 1, 사용상의 주의사항 × 1

※1: -20℃~40℃(80% RH 이하), 40℃~45℃(60% RH 이하), 45℃~50℃(50% RH 이하)
※2: 알카라인 건전지 사용시, 5 kV 발생, +/- 단자간 개방, 백라이트 OFF, 콤퍼레이터 OFF, 23℃ 참고값

기능사양

절연진단기능

PI, DAR, DD, SV, Ramp, Timer※1

1: PV 절연저항기능은 Timer만 설정 가능

기타 기능

전지 유효범위 표시, 활선 경고 표시, 자동 절전, 자동 방전, 백라이트, 부저, 데이터 메모리 수동 기록, 데이터 메모리 로깅 기록, 온습도 입력, 경과 시간 표시, 시계 기능, 필터, 하드웨어 필터, 홀드, 시스템 리셋, USB 통신 기능(DT4900-01 장착시만), 무선 통신(Z3210 장착시만), 콤퍼레이터, 막대그래프, 절연진단기능 전환, 브레이크다운 기능, 부전압 알림 기능

PV 절연 저항 측정

출력 전압 범위

DC 250 V〜2.00 kV

프리셋 시험 전압

500 V, 1 kV, 1.5 kV

설정 분해능

250 V〜1 kV：10 V steps, 1 kV〜2 kV：25 V steps

정격 측정 전압(설정값)

500 V

1000 V

1500 V

정확도 보증 범위(1)

0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt

0.00 MΩ〜10.00 GΩ ±5% rdg ±5 dgt

0.00 MΩ〜20.0 GΩ ±5% rdg ±5 dgt

정확도 보증 범위(2)

5.01 GΩ〜100 GΩ ±20% rdg

10.1 GΩ〜100 GΩ ±20% rdg

20.1 GΩ〜100 GΩ ±20% rdg

정격 전류

정격 측정 전압(설정값) ÷ 개방 회로 전압을 유지할 수 있는 하한 저항값

개방회로전압

설정값의 -0%, +10%

단락 전류

2 mA 이하

측정 가능 횟수

1000회 이상

절연 저항 측정

출력 전압 범위

DC 250 V〜5.20 kV

설정 분해능

250 V〜1 kV：10 V steps, 1 kV〜5 kV：25 V steps

정격 측정 전압(설정값)

250 V

500 V

1000 V

2500 V

5000 V

정확도 보증 범위(1)

0.00 MΩ〜2.50 GΩ ±5% rdg ±5 dgt

0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt

0.00 MΩ〜10.0 GΩ ±5% rdg ±5 dgt

0.00 MΩ〜25.0 GΩ ±5% rdg ±5 dgt

0.00 MΩ〜50.0 GΩ ±5% rdg ±5 dgt

정확도 보증 범위(2)

2.51 GΩ〜500 GΩ ±20% rdg

5.01 GΩ〜1.00 TΩ ±20% rdg

10.1 GΩ〜2.00 TΩ ±20% rdg

25.1 GΩ〜5.00 TΩ ±20% rdg

50.1 GΩ〜10.00 TΩ ±20% rdg

정격 전류

1 mA〜1.2 mA

단락 전류

2 mA 이하

측정 가능 횟수

200회 이상

기타 측정

전류(누설 전류) 측정

정확도 ± 3%rdg ± 3dgt (정확도 보증 범위: 1.00nA~3.00mA)

레인지 (자동 레인지)

10 nA

100 nA

1000 nA

10 μA

100 μA

1 mA

표시 범위

0.00 nA ~ 9.99 nA

9.0 nA ~ 99.9 nA

90 nA ~ 999 nA

0.90 μA〜9.99 μA

9.0 μA〜99.9 μA

90 μA〜999 μA※1
0.90 mA〜3.00 mA※2

분해능

0.01 nA

0.1 nA

1 nA

0.01 μA

0.1 μA

※1: 1 μA
※2: 0.01 mA

전압 측정

정확도 보증 범위

AC 30 V〜1000 V(45 Hz〜65 Hz)
DC ±10 V〜±2000 V

정확도

± 3% rdg. ± 3dgt.

입력 저항

500 kΩ이상 (DC, 45 Hz〜65 Hz)

과부하 보호

AC 1100 V（1분간　+/－단자간）
DC 2200 V（1분간　+/－단자간）

용량 측정

용량 측정은 절연저항 측정 종료 후 자동으로 실시 (출력 전압이 250V 이하인 경우 실시하지 않음)

정확도

±10 %rdg ±5 nF（정확도 보증 범위：10.0 nF〜25.0 µF）

레인지

100 nF

1000 nF

10 μF

표시 범위

0.0 nF ~ 99.9 nF

100 nF ~ 999 nF

1.00 μF ~ 9.99 μF※1
10.0 μF ~ 25.0 μF※2

분해능

0.1 nF

1 nF

※1: 0.01 μF
※2: 0.1 μF
