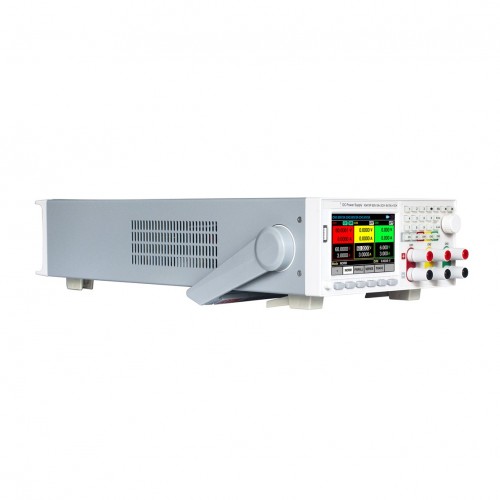

N3410 시리즈는 고성능과 높은 신뢰성을 갖춘 3채널 프로그래밍 가능 DC 전원 공급 장치입니다. N3410은 19인치 2U 크기의 절반으로, 3개의 독립 출력 채널을 통합하고 전면 및 후면 배선을 모두 지원합니다. 컴팩트한 크기와 우아한 외관을 갖추고 있습니다. N3410은 운반 핸들과 틸트 스탠드가 있는 벤치탑 애플리케이션을 모두 지원하고 시스템 통합을 위한 랙 설치를 지원합니다. 테스트 및 측정 정보는 4.3인치 LCD 화면에 직관적으로 표시됩니다. 다양한 테스트 요구 사항을 충족하기 위해 DVM 측정을 옵션 기능으로 제공합니다.

[ 주요 특징 ]

* 전압 범위 : 6V/32V/60V, 전압 증가를 위한 직렬 연결 지원

* 전류 범위 : 3A/5A, 전류 증가를 위한 병렬 연결 지원

* 독립형으로 3개 채널, 각 채널은 분리됨

* 낮은 리플 및 노이즈

* 높은 정확도와 분해능, 최소 0.1mV/0.1mA*1*

* 1ms 이하의 동적 응답 시간

* 시리즈, 병렬 및 트레이스 출력 모드 지원

* 고정확도 DVM 측정 (N3411P/N3412P/N3413P 전용)

* 전면 및 후면 출력단자

* LAN 포트 및 RS232 인터페이스

* 틸트스탠드가 있는 19인치 2U사이즈 하프

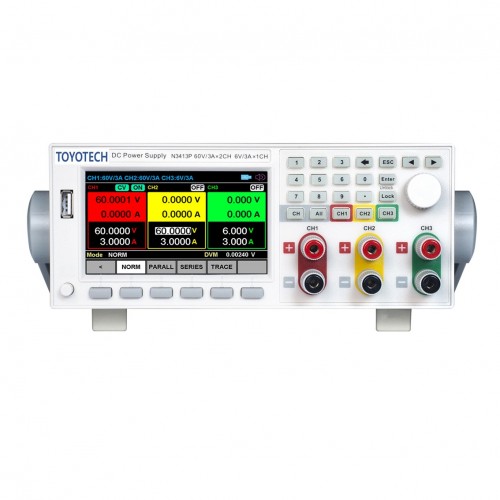

* 4.3인치 LCD 화면, USB 포트를 통한 스크린샷 지원

* Sequence(SEQ) 테스트 함수*2*

* 실시간 출력파형 표시를 위한 그래프*3*

[ 응용 분야 ]

* 학교실험실

* 연구개발 연구실

* 생산라인 검사

* 유지보수 테스트

[ 기능 및 장점 ]

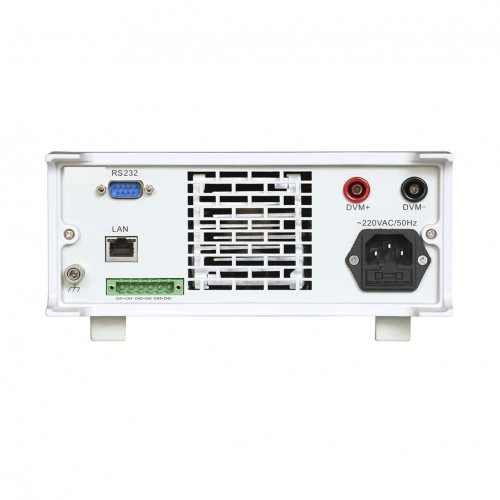

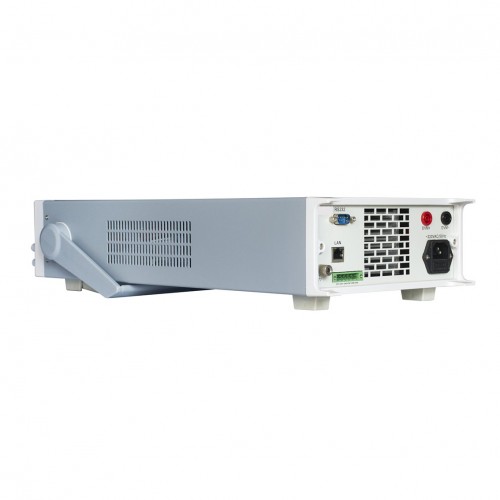

전면 및 후면 배선 설계

N3410 시리즈는 전면 및 후면 패널 배선을 모두 지원합니다. 사용자는 N3410을 벤치 탑에 놓거나 랙에 통합하여 편리한 경험을 제공할 수 있습니다.

높은 정확도와 낮은 리플

N3410은 출력 정확도에서 뛰어난 성능을 보입니다. 또한 매우 낮은 리플 및 노이즈를 가지고 있습니다. 리플 Vrms는 400μV 미만이고 Vp-p는 5mV 미만입니다.

SEQ 테스트 기능

N3410 시리즈는 시퀀스 편집을 지원합니다. 사용자는 출력 전압, 출력 전류 및 단일 단계 실행 시간을 설정할 수 있습니다. 100개의 전압 및 전류 시퀀스 그룹을 사용자가 정의할 수 있습니다. 시퀀스 파일은 전면 패널의 USB type-A 인터페이스를 통해 가져올 수도 있습니다.

직렬, 병렬 및 추적 출력 모드

N3410 시리즈에는 CH1/CH2 직렬, 병렬 및 추적의 세 가지 출력 모드가 있으며, 이는 전면 패널에서 전환할 수 있으며, 외부 직렬 및 병렬 배선이 필요 없어 다양한 범위 및 전압 출력 요구 사항을 충족할 수 있습니다.

DVM 측정(N3411P/N3412P/N3413P 전용)

N3411P/N3412P/N3413P에는 외부 전압을 테스트하기 위한 1채널 고정밀 DVM이 내장되어 있으며 범위는 -600V~+600V입니다. ±600V/±60V/±6V의 세 가지 자동 범위가 있으며 측정 정확도는 0.01% FS이고 측정 분해능은 5½ 자릿수입니다. 측정 데이터는 HD 화면에서 실시간으로 새로 고쳐져 전압 변화를 관찰하는 데 편리합니다.

그래프

그래프를 사용하여 출력 파형을 실시간으로 표시할 수 있습니다. 전압-시간, 전류-시간, 전력-시간 등과 같이 파형 표시 내용을 편집할 수 있습니다.
