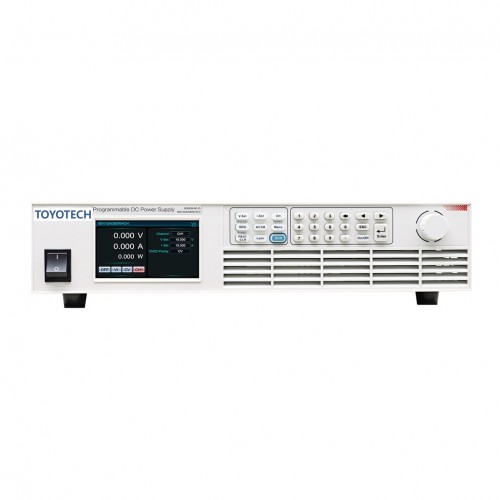

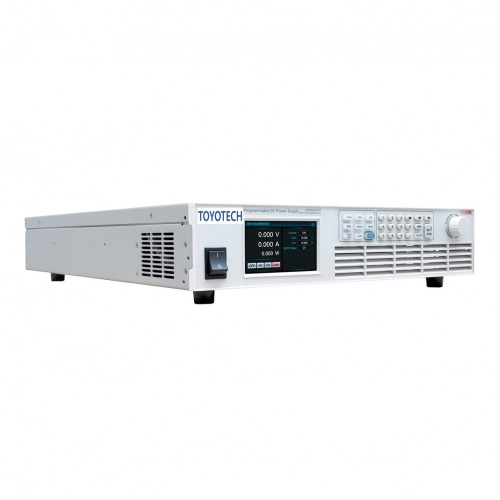

N39400 4채널 DC 전원 공급 장치(200W/360W/600W)

N39400 시리즈는 랙 설치에 사용할 수 있는 표준 19인치 2U 디자인의 고정밀 및 다중 채널 프로그래밍 가능 DC 전원 공급 장치입니다. N39400 독립형은 최대 4채널 출력을 지원하며 채널은 분리되어 있습니다. 전면 패널의 로컬 작동과 컴퓨터의 원격 제어가 모두 지원됩니다. N39400은 실험실 테스트, 시스템 통합 테스트, 생산 노화 라인 등에서 널리 사용할 수 있습니다.

[ 주요 특징 ]

* 전압범위 : 60V/150V

* 전류범위 : 4A/6A/10A/15A

* 전력범위 : 200W/360W/600W

* CC&CV 우선기능

* 최대 4개 채널을 갖춘 단일 장치, 각 채널은 분리됨

* 다중 보호 기능: OVP, OCP, OTP 및 단락 회로

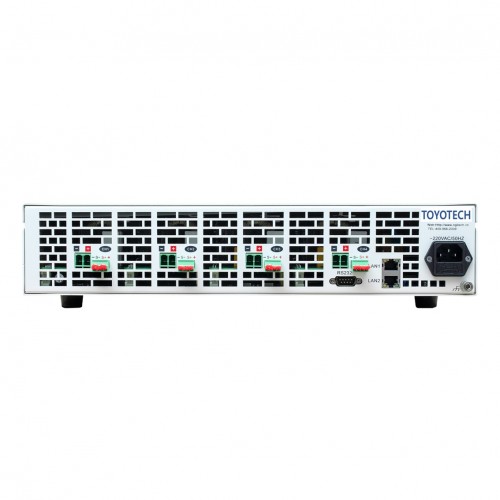

* LAN 포트 및 RS232 인터페이스

* LCD 화면과 사용자 친화적인 인터페이스를 탑재

* 듀얼 LAN 포트 설계

[ 응용 분야 ]

* 학교실험실

* 연구개발 연구실

* 생산라인 검사

* 유지보수 테스트

[ 기능 및 장점 ]

초고집적, 최대 4개 채널을 갖춘 단일 장치

N39400 시리즈는 표준 19인치 2U 디자인을 채택하여 단일 장치에 최대 4개 채널을 제공합니다. 각 채널은 격리되어 있습니다. 하나의 장치가 4개 스테이션 테스트를 동시에 지원할 수 있어 테스트 장비 수량을 크게 줄이고 테스트 효율성을 개선합니다.

* 원격 제어 : N39400 시리즈는 원격 제어를 지원하고, 컴퓨터와 통신하기 위한 RS232 및 LAN 포트를 제공하며, 컴퓨터 응용 프로그램 소프트웨어를 통해 패널에서 모든 기능을 구현합니다.

* 원격 감지 : N39400 시리즈는 원격 감지 기능을 제공하며, 이 기능을 통해 부하의 실제 전압을 N39400으로 다시 전송할 수 있으므로 N39400이 출력 전압을 보상하고 리드선 오류를 제거할 수 있습니다.

* UI 플랫 아이콘 : UI 플랫 아이콘은 편리하고 빠른 조작을 제공합니다.

CC&CV 우선 기능 : N39400은 전압 제어 루프 또는 전류 제어 루프의 우선순위를 선택하는 기능을 갖추고 있어 N39400이 다양한 DUT에 맞는 최적의 테스트 모드를 채택하여 DUT를 보호할 수 있습니다. 그림 1에서 보듯이, DUT가 테스트 중에 전압 오버슈트를 줄여야 하는 경우(예: 저전압 프로세서나 FPGA 코어에 전원을 공급하는 경우) 빠르고 원활한 전압 상승을 얻기 위해 전압 우선 모드를 선택해야 합니다. 그림 2와 같이, DUT가 테스트 중에 전류 오버슈트를 줄여야 하거나 배터리 충전 상황처럼 DUT 임피던스가 낮은 경우에는 빠르고 원활한 전류 상승을 얻기 위해 전류 우선 모드를 선택해야 합니다.

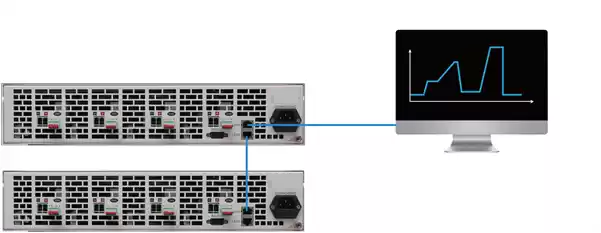

다중 장치 제어를 위한 듀얼 LAN 포트

N39400에는 2개의 LAN 포트가 장착되어 있어 여러 장치를 제어하여 빠른 조정과 테스트를 지원할 수 있습니다.
