N39200 듀얼채널 DC 전원공급장치(200W~600W)

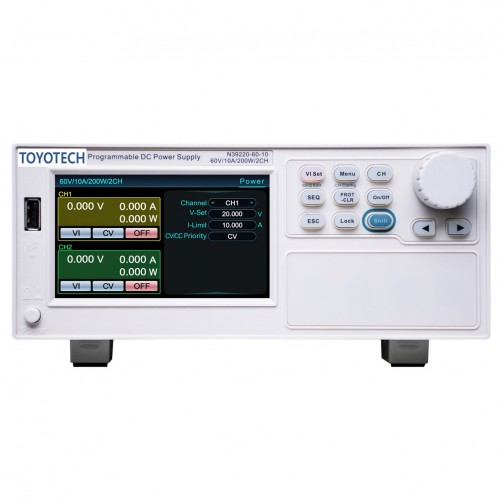

N39200 시리즈는 고정밀 및 듀얼 채널 프로그래밍 가능 DC 전원 공급 장치로, 벤치탑에서 사용할 수 있습니다. N39200 독립형은 각 채널이 분리된 2채널 출력을 지원합니다. 전면 패널의 로컬 작동과 컴퓨터의 원격 제어가 모두 지원됩니다. N39200은 실험실 테스트, 시스템 통합 테스트, 생산 노화 라인 등에서 널리 사용할 수 있습니다.

[ 주요 특징 ]

* 전압범위 : 60V/150V

* 고화질 터치스크린

* 전류범위 : 4A/8A/10A/20A

* 사용자 친화적인 인터페이스

* 전력범위 : 200W/400W/600W

* LAN 포트 및 RS232 인터페이스

* CC&CV 우선기능

* 다중 보호 기능: OVP, OCP, OTP 및 단락 회로

* 듀얼 LAN 포트 설계

* 2채널의 단일 장치, 각 채널은 분리됨

[ 응용 분야 ]

* 학교실험실

* 연구개발 연구실

* 생산라인 검사

* 유지보수 테스트

기능 및 장점

듀얼 채널, 컴팩트한 사이즈, 가벼운 무게

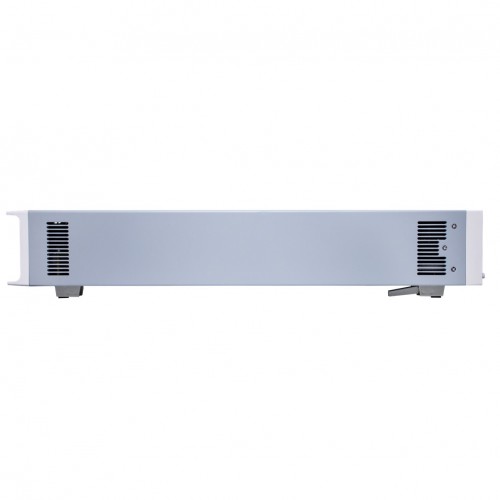

N39200 시리즈는 2U 및 반 19인치 디자인을 채택하여 단일 장치에 2개 채널을 제공합니다. 각 채널은 격리되어 있습니다. 하나의 장치가 2개 스테이션 테스트를 동시에 지원할 수 있어 테스트 플랫폼을 간소화하고 테스트 효율성을 개선합니다.

UI 플랫 아이콘

UI 플랫 아이콘은 편리하고 빠른 조작을 제공합니다.

가상 키패드

N39200은 매개변수 입력을 위한 가상 키패드로 설계되었습니다.

SEQ 모드

SEQ 모드에서는 단일 단계에 대한 출력 전압, 출력 전류 및 유지 시간을 설정할 수 있습니다.

전력 확장을 위한 캐스케이드 모드

N39200은 내부적으로 두 채널 병렬 모드를 지원합니다. 병렬 모드에서 출력 전압은 동일하게 유지됩니다. 출력 전류와 전력은 두 배가 됩니다.

CC&CV 우선 기능

N39200은 전압 제어 루프 또는 전류 제어 루프의 우선순위를 선택하는 기능을 갖추고 있어 N39200이 다양한 DUT에 맞는 최적의 테스트 모드를 채택하여 DUT를 보호할 수 있습니다.

그림 1에서 보듯이, DUT가 테스트 중에 전압 오버슈트를 줄여야 하는 경우(예: 저전압 프로세서나 FPGA 코어에 전원을 공급하는 경우) 빠르고 원활한 전압 상승을 얻기 위해 전압 우선 모드를 선택해야 합니다.

그림 2와 같이, DUT가 테스트 중에 전류 오버슈트를 줄여야 하거나 배터리 충전 상황처럼 DUT 임피던스가 낮은 경우에는 빠르고 원활한 전류 상승을 얻기 위해 전류 우선 모드를 선택해야 합니다.

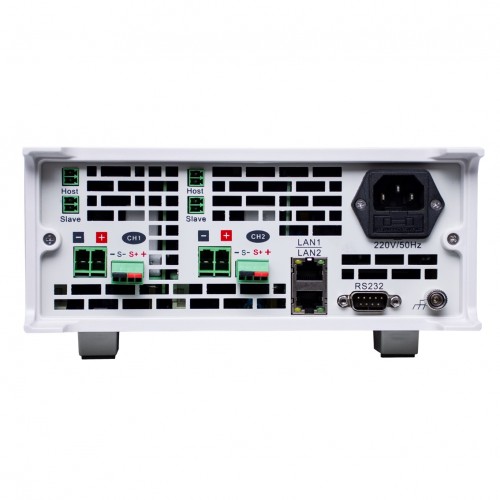

다중 장치 제어를 위한 듀얼 LAN 포트

N39200에는 2개의 LAN 포트가 장착되어 있어 여러 장치를 제어하여 빠른 조정과 테스트를 지원할 수 있습니다.
