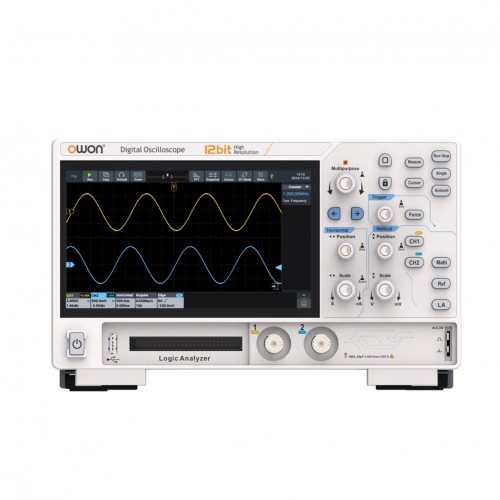

모델

ADS912A

ADS922A

ADS914A

ADS924A

대역폭(-3dB)

125MHz

250MHz

125MHz

250MHz

채널

2

4

최대 샘플 속도

2GSa/s(단일 채널) 1GSa/s(듀얼 채널) 500MSa/s(전 채널)

획득 모드

샘플, 피크, 고해상도, 평균

분할

DC 이득 정확도

3%(≤1mV),

2%(≥2mV)

최대 파형 캡처 속도

최대 700,000wfms/s

최대 메모리 깊이

100M

수직 감도 범위

200μV/div～10V/div

수직 해상도

12비트

샘플링 속도 범위

1ns/div - 1000s/div, 1-2-5 단계

릴레이 시간 정확도

±25ppm(일반)

입력 임피던스

1 MΩ±2%, 20 pF±5 pF와 병렬

프로브 감쇠 계수

1.00μX-1M.00X, 1-2-5 단계, 맞춤형 지원

트리거 유형

에지, 비디오, 펄스, 슬로프, 런트, 윈도우, 타임아웃, Nth, 로직, RS232/UART, I2C, SPI CAN, LIN

버스 디코딩

RS232/UART, I2C, SPI, CAN, LIN

자동 측정

주기, 주파수, +폭, -폭, 상승 시간, 하강 시간, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, 오버슈트, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, 프리슈트, 표준 편차, +펄스 수, -펄스 수, 상승 수, 하강 수, 면적, Cyc 면적, 지연(A↑-B↑), 지연(A↑-B↓), 지연(A↓-B↑), 지연(A↓-B↓), 위상(A↑-B↑),
위상(A↑-B↓), 위상(A↓-B↑), 위상(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓),
FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓)

파형 수학

+, -, *, /, &&, ||, ^, ！, 적분, 미분, 제곱, 함수 연산(Lg / Ln / 지수 / 절대값 / 사인 / 코사인 / 탄젠트), FFT, FFT rms, 사용자 정의, 디지털 필터(저역 통과, 고역 통과, 대역 통과, 대역 제거)

주파수 카운터

6자리 주파수 카운터,

최대 주파수 : 오실로스코프의 최대 아날로그 대역폭

전압계

DC, AC+DCrms, ACrms 지원, 해상도: 4자리(ACV/DCV)

Arb 파형 발생기(옵션) 사양

최대 주파수 출력

30MHz 단일

샘플 속도

160MSa/초

표준파형

사인파, 사각파, 램프파, 펄스파, 노이즈파

임의파형

28개의 내장 파형

수직 해상도

14비트

Arb파형

1μHz ~ 10MHz

Arb 파형 길이

2-8K 포인트

진폭

2mVpp ~ 10Vpp, 1mVpp ~ 5Vpp (50Ω)

임피던스

50Ω(타입)

조정

오전, FM, 오후, FSK

논리 분석기(선택 사항) 사양

채널 수

16개의 입력 채널(D0~D15) (D0~D7, D8~D15)

임계값 범위

±20.0V, 10mV 단계

최대 입력 전압

±40V 피크 CAT I, 과도 과전압 800Vpk

최소 전압 스윙

500mVpp

입력 임피던스

100kΩ, 8pF

최대 입력 동적 범위

±30V+ 임계값

수직 해상도

1 비트

다른

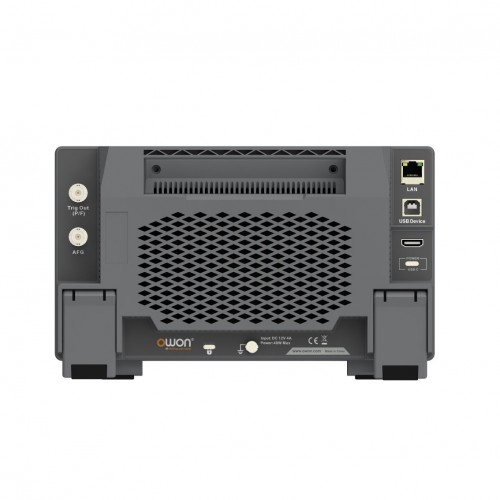

통신 인터페이스

HDMI, USB 장치, USB 호스트, Trig Out(P/F), LAN

표시하다

7인치(1024×600), 정전식 멀티터치 스크린

전원 공급 인터페이스

C형[1]

치수(폭 x 높이 x 깊이)

260mm x 160mm x 78mm

무게

≈1.5kg (패키지 제외)
