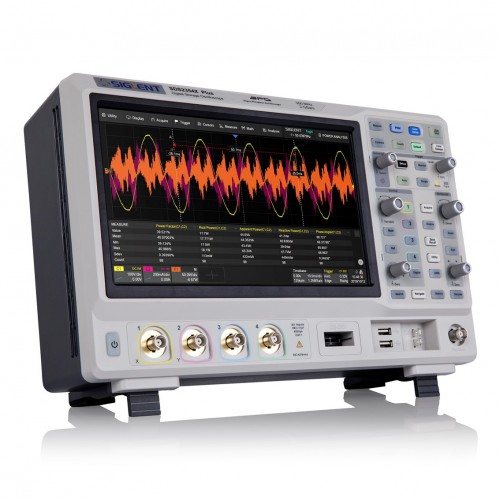

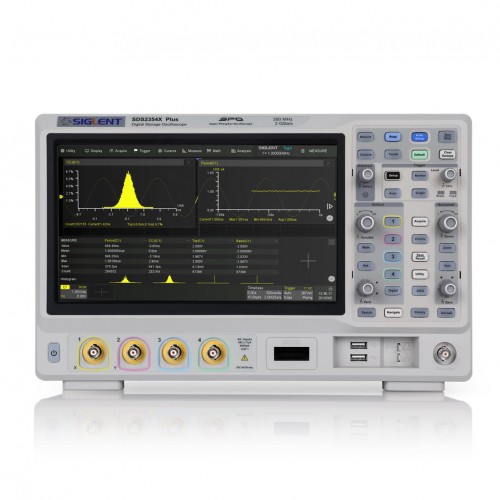

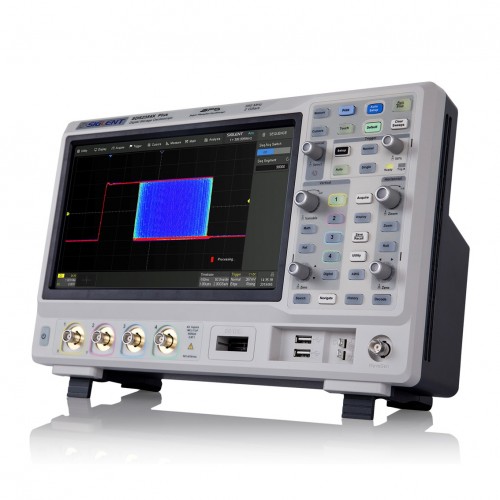

SIGLENT의 SDS2000X Plus 시리즈 디지털 스토리지 오실로스코프는 350MHz, 200MHz 및 100MHz의 대역폭으로 제공되며 최대 샘플링 속도는 2GSa/s, 최대 레코드 길이는 200Mpts/ch, 최대 4개 아날로그 채널 + 16개 디지털 채널 혼합 신호 분석 능력. SDS2000X Plus 시리즈는 최대 120,000wfm/s(일반 모드, 시퀀스 모드에서 최대 500,000wfm/s)의 최대 파형 캡처 속도, 256레벨 강도 그레이딩 표시 기능 및 색온도 표시 모드를 갖춘 SIGLENT의 SPO 기술을 사용합니다. 50MHz 파형 발생기를 위한 인상적인 측정 및 수학 기능과 옵션 배열입니다. 대형 10.1인치 정전식 터치 스크린은 멀티 터치 제스처를 지원하며 원격 웹 제어, 마우스 및 외부 키보드 지원은 SDS2104X Plus의 작동 효율성을 크게 향상시킵니다.

[ 주요 특징 ]
* 최대 2GSa/s의 실시간 샘플링 속도를 갖춘 350MHz, 200MHz, 100MHz 모델. 350MHz 모델에서는 500MHz 대역폭 업그레이드 옵션을 사용할 수 있습니다.
* SPO 기술
* 최대 120,000wfm/s(일반 모드) 및 500,000wfm/s(시퀀스 모드)의 파형 캡처 속도
* 256단계 강도 그레이딩 및 색온도 표시 모드 지원
* 4개 채널 모두에 대해 최대 200Mpts/ch, 총 400Mpts의 레코드 길이
* 디지털 트리거 시스템
* 지능형 트리거: 에지, 경사, 펄스, 윈도우, 런트, 간격, 드롭아웃, 패턴 및 비디오(HDTV 지원) 트리거 영역은 고급 트리거링을 단순화하는 데 도움이 됩니다.
* 직렬 버스 트리거링 및 디코더, I 2 C, SPI, UART, CAN, LIN(표준) 및 CAN FD, FlexRay, I 2 S 및 MIL-STD-1553B(옵션) 프로토콜 지원
* 낮은 배경 잡음, 0.5mV/div ~ 10V/div 전압 스케일 특징
* 10비트 모드는 더 높은 해상도와 더 낮은 노이즈를 제공합니다.
* 세그먼트 수집(시퀀스) 모드는 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 90,000개)로 나누고, 적격 이벤트를 캡처하기 위해 세그먼트 간 데드 타임이 매우 짧습니다.
* 최대 90,000개의 트리거된 파형(프레임)에 대한 히스토리 파형 기록(History) 기능
* 50개 이상의 매개변수에 대한 자동 측정 기능, 히스토그램 및 추세로 통계 지원
* 2개의 수학 트레이스, 2 Mpts FFT, +, -, x, ¼, d/dt, ∫dt, √, 평균, ERES 및 수식 편집기 지원
* Search, Navigate, Mask Test, Bode Plot, Power Analysis(Option), Counter 등 풍부한 데이터 처리 및 분석 기능

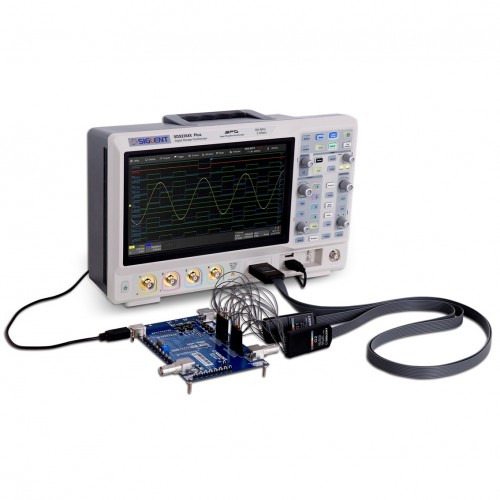

* 16개 디지털 채널(옵션)
* 내장형 50MHz 파형 발생기(옵션)
* 1024×600 해상도의 대형 10.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티 터치 제스처를 지원합니다.
* 다중 인터페이스: USB 호스트, USB 장치(USBTMC), LAN(VXI-11/Telnet/소켓), 통과/실패, 트리거 아웃
* 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령 지원
